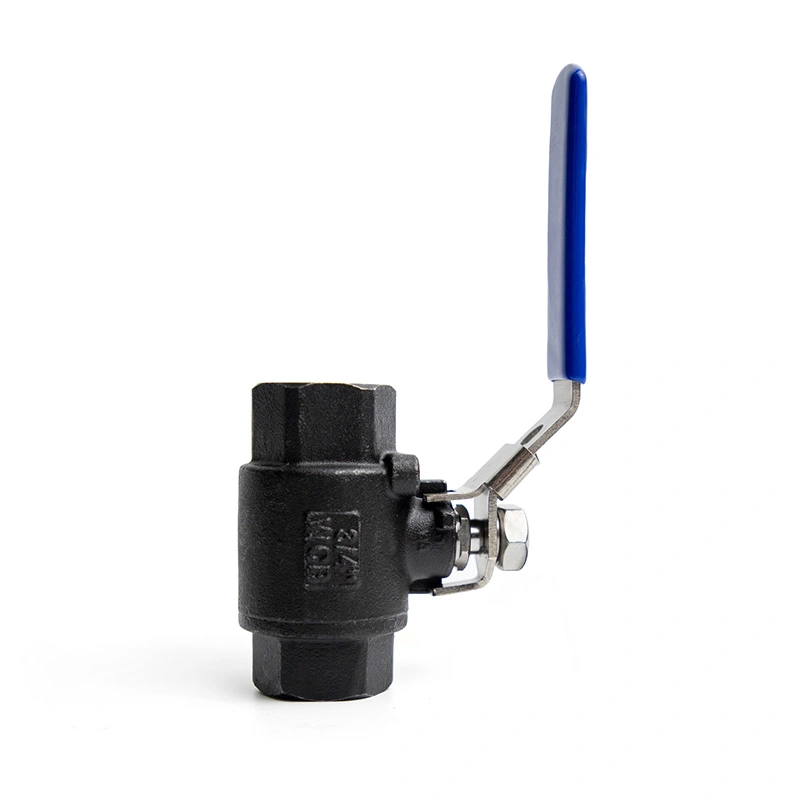

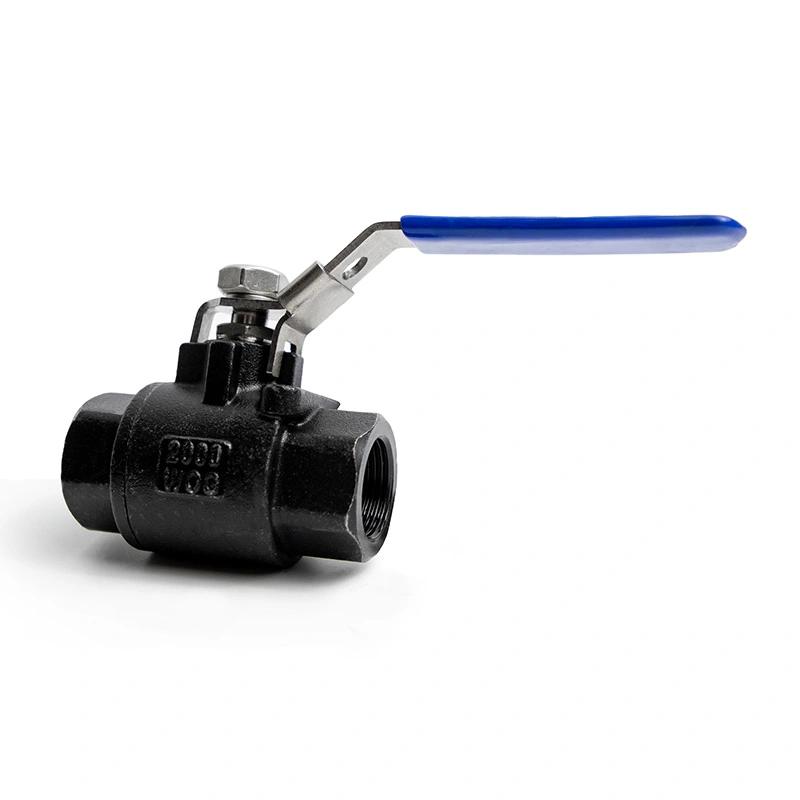

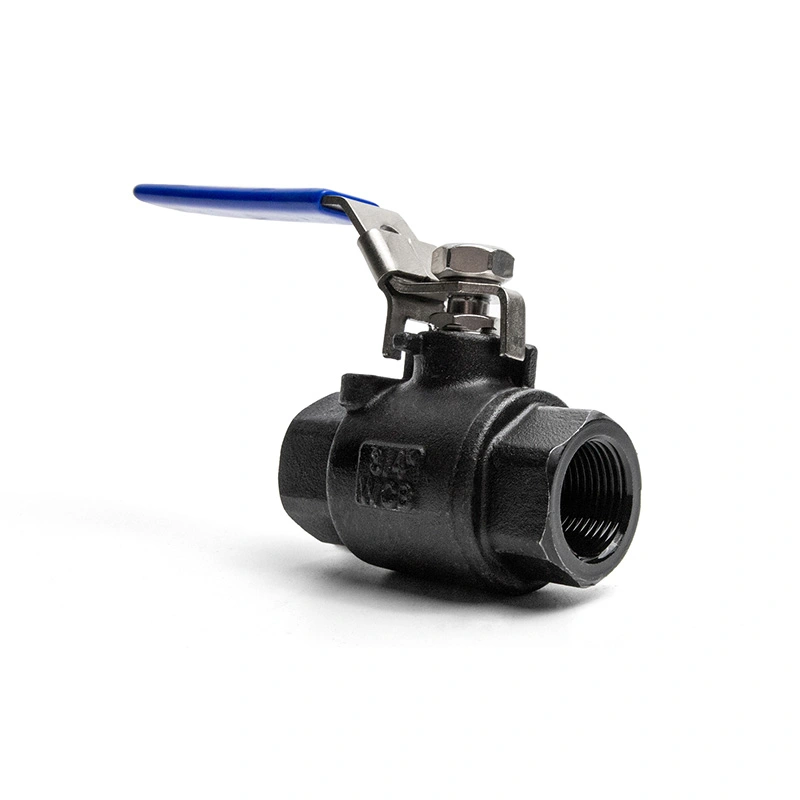

Karbono altzairuzko bola-balbula 2000WOG blokeatzeko gailuarekin
Shangtai Valve-k 2PC Carbon Steel Ball Valve 2000WOG blokeatzeko gailuarekin hornitzen du 1975 PSI arte ixteko zerbitzu industrialetarako. Bere bi piezako gorputzak zigiluak ordezkatzea errazten du, blokeatzeko heldulekuak ustekabeko funtzionamendua saihesten laguntzen du. Fabrikaren prezioak, eskaerak, aurrekontuak eta OEM eskakizunak zehaztapenetan oinarrituta daude eskuragarri.
Shangtai 2PC karbono altzairuzko bola balbula 2000WOG blokeatzeko gailuarekin pizteko/desaktibatzeko kontrol fidagarrirako diseinatuta dago. presio handiko hodi industrialak. 1975 PSI arteko presio-gaitasunarekin, balbula hau egokia da ura, petrolioa, gasa, aire konprimitua eta industria fluidoen aplikazio bateragarriak, talkarik gabeko baldintzetan.
Bi piezako gorputzaren egiturak pieza bakarreko diseinu asko baino erabilgarriagoa egiten du balbula. Mantentzea denean beharrezkoa, balbula erosoago desmuntatu daiteke, eserlekuak eta zigilatzeko osagaiak ordezkatzeko aukera emanez. zerbitzu-bizitza luzatu eta ordezko kostua murriztea.
Kalitate koherentea bermatzeko, balbula kalitate-kontroleko lau fasetan ikuskatzen da gorputz gordinatik hutsik arte amaitutako produktua:
Gorputzaren hutsunearen ikuskapena - itxura, dimentsioak eta materialaren egoera egiaztatzen ditu.
Mekanizazioaren ikuskapena: hariak, zigilatzeko gainazalak, zuloen zehaztasuna eta funtsezko dimentsioak egiaztatzen ditu.
Muntaia ikuskatzea: pilota, eserlekuak, zurtoina, zigilatzeko eraztunak, heldulekua eta blokeatzeko gailua egiaztatzen ditu.
Azken ikuskapena - presio-probak, ihes-probak, funtzionamendu-probak, markaketa eta ontzien ikuskapena barne hartzen ditu.
Kalitate-prozesu zorrotz honek produktuaren koherentzia hobetzen laguntzen du, akatsen tasak murrizten eta fidagarriagoak eskaintzen ditu bezero industrialentzako balbulak.
| Dimentsio nagusiak | 1/4 hazbete - 6 hazbete |
| Presio Klasea | CL800 |
| Hari estandarra | NPT, BSP |
| Presio maximoa | 1975 PSI |
| Diseinu eta fabrikazio estandarrak | ISO17292/API608 |
| Saiakuntza eta ikuskapena | API598 |
| Presio-tenperatura balorazioak | ASME B16.34 |
| Tenperatura tartea | -25 ℃ ~ 150 ℃ |
| Gorputzeko materiala | Karbono altzairua |
| Pilota Materiala | ASTM A182 F304 |
| Zurtoinaren materiala | ASTM A182 F304 |
| Eserlekuaren materiala | RPTFE (PTFE+15% fv) |
| Aukerak | Beste material batzuk eskatuta daude eskuragarri. |

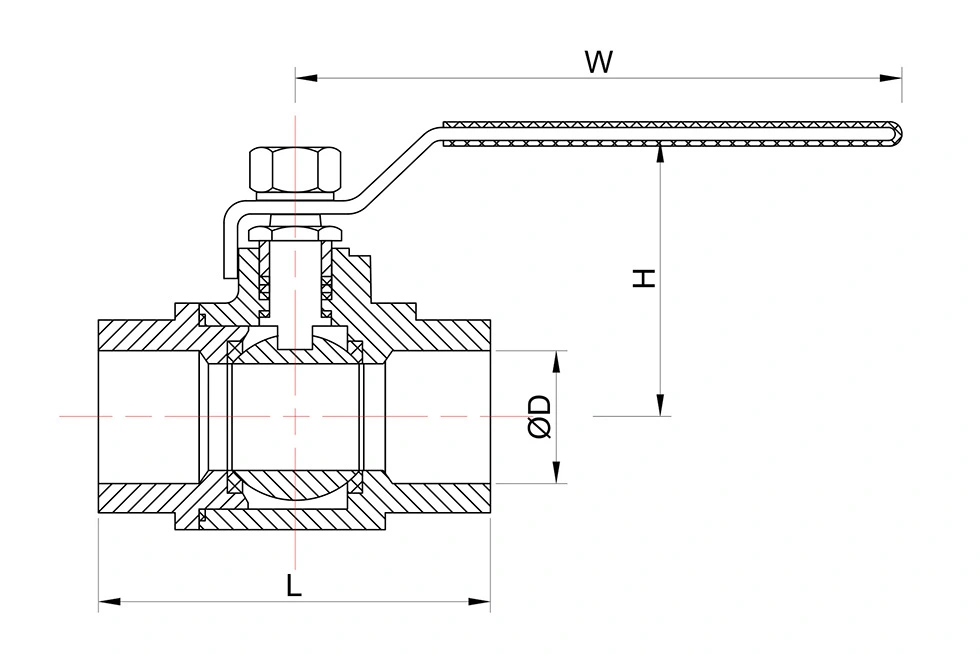

| TAMAINA | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1,6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

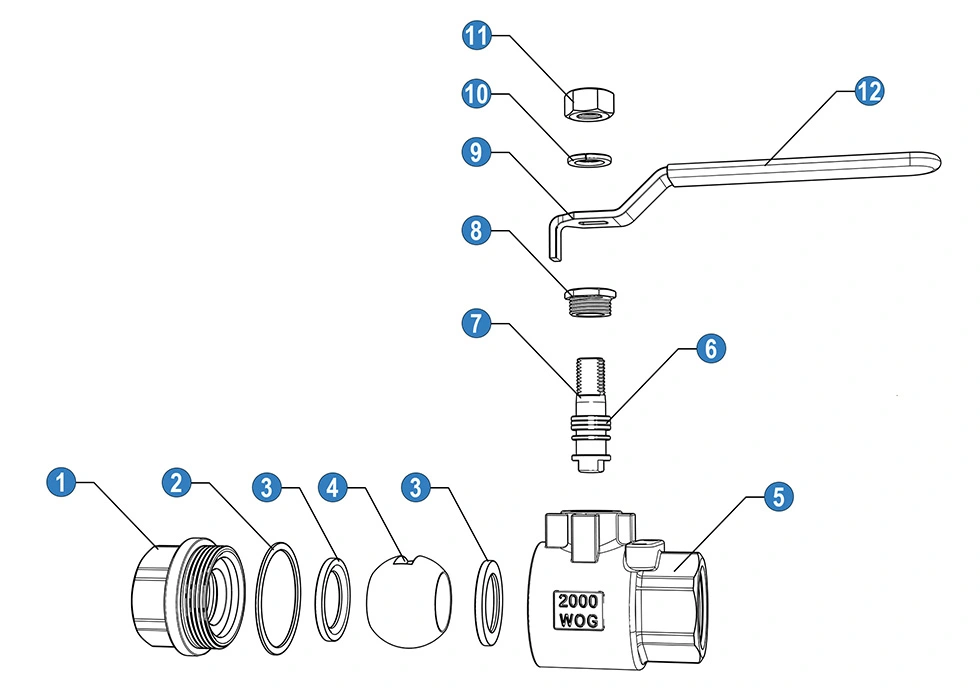

| EZ | Izena | Materiala | ||
| 1 | CAP | Karbono altzairua | ||
| 2 | Junta | PTFE | ||
| 3 | Pilota Eserlekua | PTFE | ||
| 4 | Pilota | SS201 | SS304 | SS316 |
| 5 | Gorputza | Karbono altzairua | ||
| 6 | Zurtoin bilketa | PTFE | ||
| 7 | Zurtoina | SS 201 | SS 304 | SS 316 |
| 8 | Guruina | SS 201 | SS 304 | SS 316 |
| 9 | Heldulekua | SS | ||
| 10 | Udaberriko garbigailua | SS201 | ||
| 11 | Intxaurra | SS201 | ||
| 12 | Heldulekuaren estalkia | PVCa | ||
*N: hari-muturrak ANSI B 2.1 NPT arabera
*B:Hariaren muturrak BS21 BSPren arabera
Balbularen funtzionamendu-printzipioa
Bola-balbula batek fluxua kontrolatzen du balbula gorputzaren barruan zehaztasunez zulatutako bola bat biratuz.
Posizio Irekia
Heldulekua hodiarekiko paraleloa denean, bola bidezko zuloa hodiarekin lerrokatzen da. Fluidoa igarotzen da fluxu-erresistentzia txikia duen balbula.
Posizio itxia
Heldulekua 90 gradu biratzen denean, pilotaren alde sendoak fluxuaren bidea blokeatzen du. Eserlekuek kontra sakatzen dute bola itxi-zigilu estua sortzeko.
Blokeatzeko funtzioa
Balbula ireki edo itxi ondoren, blokeo-gailuak heldulekuaren posizioa bermatu dezake. Horrek prebenitzen laguntzen du gaizki funtzionatzea, baimenik gabeko funtzionamendua edo bibrazioak eragindako ustekabeko mugimendua.
Bi piezako mantentze diseinua
Bi piezako gorputzari esker, errazago desmuntatzen da pieza bakarreko balbularekin alderatuta. Eserlekuak, zigiluak eta lotutako zigilatzeko piezak Beharrezkoa denean ikuskatu edo ordezkatu daiteke, balbularen lan-bizitza luzatzen lagunduz.
Oharra: bola balbulak guztiz irekita edo guztiz itxita dauden zerbitzuetarako diseinatuta daude batez ere. Ez da gomendagarria epe luzerako throttling pilota eta eserlekuak kaltetu ditzakeelako.
Industria aplikagarriak eta arrazoiak
| Industria / Aplikazioa | Zergatik Balbula hau egokia da |
| Petrolio eta Gas Sistemak | 1975 PSI arteko presio altuko kalifikazioa egokia da petrolioa, gasa eta erregaia transferitzeko lerroetarako. baldintza bateragarriak. Blokea daitekeen heldulekuak isolamendu puntu kritikoak kontrolatzen laguntzen du. |
| Aire eta Gas Konprimituko Lineak | Bira laurdeneko itzaltze azkarra eta zigilatzea fidagarria eskaintzen du presio handiko aire eta gas sistemetarako. The blokeatzeko gailuak ustekabeko funtzionamendua saihesten laguntzen du. |
| Sistema hidraulikoak eta lubrifikazio-sistemak | Karbonozko altzairuzko gorputza eta presio handiko diseinua egokiak dira olioan oinarritutako sistema askotan. Bi piezak egitura errazagoa mantentzea eta zigiluak ordezkatzea ahalbidetzen du. |
| Petrokimikoak eta findegietako zerbitzu-lerroak | Ur, petrolio eta gas zerbitzu bateragarrietarako egokia. Blokeatzeko funtzioak funtzionamendu seguruagoa onartzen du landare-ingurune konplexuetan. |
| Industri Makineria eta Skid-ekipamenduak | Egitura trinkoak, funtzionamendu azkarrak eta diseinu erabilgarriak OEM ekipoetarako, probarako praktikoa egiten dute bankuak, konpresoreen patinak eta prozesu-moduluak. |
| Uraren tratamendua eta presio handiko ur sistemak | Presio handiko ur-lerro bateragarrietarako erabil daiteke itxiera fidagarria eta eraikuntza iraunkorra beharrezkoak dira. |
| Power Plant Auxiliary Systems | Presio handiko itxiera behar den ur, petrolio eta gas-linea osagarri bateragarrietarako egokia. Erabili aurretik, tenperatura eta ertaineko bateragarritasuna berretsi behar dira. |
| Meatzaritza, Eraikuntza eta Ekipamendu Astuna | Karbono altzairuzko eraikuntza sendoa eta blokeagarria den funtzionamendua erabilgarriak dira laneko ingurune gogorretan balbularen ustekabeko mugimendua saihestu behar da. |
Hautaketa-oharra: karbono altzairua sendoa eta errentagarria da, baina ez da aukerarik onena euskarri oso korrosiboetarako. Produktu kimiko korrosiboetarako edo itsas inguruneetarako, altzairu herdoilgaitza edo material berezien aukerak kontuan hartu behar dira.
