3PC Ball Valve 2000WOG ISO 5211 Oinarriarekin Eragingailurako

Shangtai 3PC Ball Valve 2000WOG ISO 5211 Base for Actuator-ekin hiru piezako altzairu herdoilgaitzezko bola balbula bat da, eskuz edo automatikoki pizteko zerbitzurako diseinatua. Balbulak 316 altzairu herdoilgaitzezko gorputza, bola eta zurtoina erabiltzen ditu, ISO 5211 muntaketa-oinarri batekin eragingailuak instalatzeko. NPT eta BSP haridun konexioetan eskuragarri dago eta industria-euskarri eta funtzionamendu-baldintza desberdinetarako konfigura daiteke.

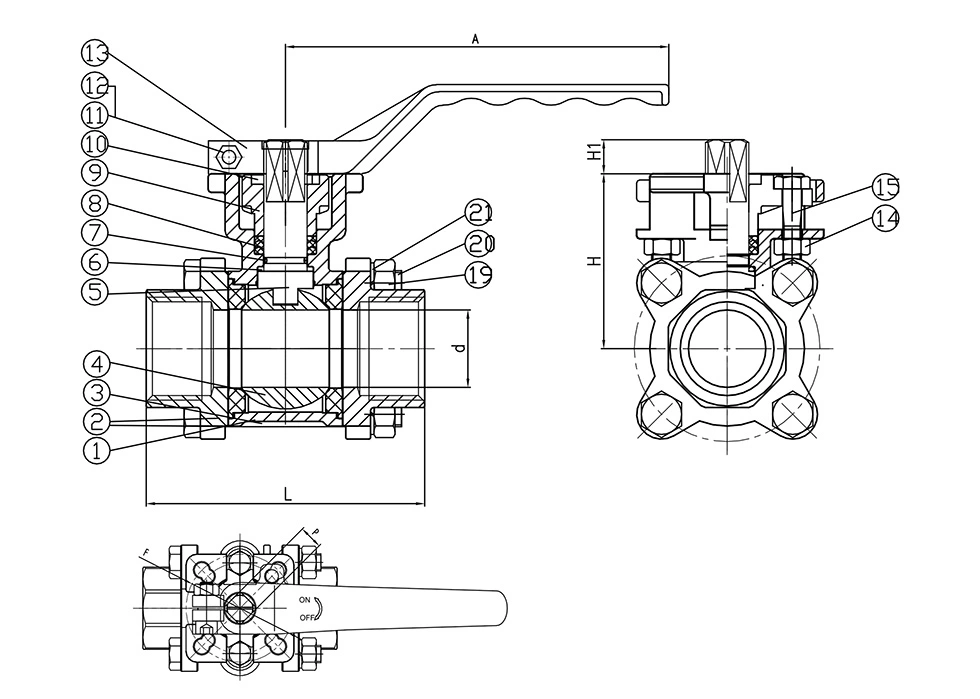

Dimentsio nagusiak

Neurri orokorrak:

Eragingailuen Muntaketa

Eragingailurako ISO 5211 Oinarria duen 3PC Ball Valve 2000WOG ISO 5211 muntatzeko oinarri batekin konfiguratuta dago aktuadorearen instalaziorako. Dimentsio orokorren taulan agertzen diren muntatze-dimentsioak, F eta P barne, eragingailuen bateragarritasuna egiaztatzen erabil daitezke. Behar den eragingailua balbulen tamainaren, funtzionamendu-momentuaren eta sistemaren eskakizunen arabera hautatu behar da.

Hiru piezako gorputzak balbula barneko osagaietarako sarbidea eskaintzen du ikuskapena edo ordezkapena behar denean. Altzairu herdoilgaitzezko eraikuntza eta RPTFE eserlekuaren konfigurazioa euskarri industrial bateragarrietarako eta funtzionamendu-baldintzetarako hauta daitezke.

Aplikazioak

Balbula hau hoditeria-sistem industrialetan, uraren tratamendua, petrolio- eta gas-zerbitzua, prozesaketa kimikoa, aire konprimitua, ekipoen irristadak eta prozesu orokorreko hoditeria barne, erabil daiteke. Hedabideen bateragarritasuna gorputzaren, eserlekuaren eta zigiluaren materialetatik berretsi behar da hautatu aurretik.

Sistema automatizatuetarako, 3PC Ball Valve 2000WOG aktuadorerako ISO 5211 oinarria duen aktuatore pneumatiko edo elektriko egoki batekin parekatu daiteke beharrezko kontrol-metodoaren eta eragile-momentuaren arabera.

Erabiltzeko neurriak

1. Instalatu aurretik, egiaztatu balbula-presioa eta tenperatura-baldintzak benetako funtzionamendu-baldintzetarako egokiak direla.

2. Egiaztatu eragingailuaren muntaketa-neurriak eta interfazea eragingailu bat hautatu aurretik.

3. Hautatu balbula-eserlekua, zigiluak eta bustitako beste osagai batzuk lan-ertainaren eta tenperaturaren arabera.

4. Saihestu kolpeak edo kanpoko indar gehiegi balbula gorputzean, heldulekuan eta haridun konexioetan.

5. Instalazioa, eragingailuaren muntaketa eta mantentze-lanak aplikatu behar diren balbula eta kanalizazio prozeduren arabera egin behar dira.

Bidalketa eta paketatzea

Balbulak kartoi korrugatuetan eta egur kontratxapatuan ontziratzen dira esportaziorako bidalketa egiteko. Enbalatzeko zehaztapenak balbula tamainaren, eskaera kopuruaren eta garraio-baldintzen arabera doitu daitezke.

Ohiko galderak

1. Zein da 3PC Ball Valve 2000WOG-ren gehienezko lan-presioa, ISO 5211 Oinarria Eragingailurako?

Zerrendatutako presioa maximoa 1975 PSI da. Onartutako lan-presioa balbularen tamainaren, tenperaturaren, ertainaren eta aplikatzekoa den presio-tenperaturaren arabera baieztatu behar da.

2. Zein da ISO 5211 oinarriaren helburua?

ISO 5211 oinarriak eragingailuen muntaketa interfaze estandarizatu bat eskaintzen du. Eragingailuaren tamaina eta muntaketa-dimentsioak balbularen F eta P dimentsioekin egiaztatu behar dira instalatu aurretik.

3. Zein material erabiltzen dira balbularako?

Konfigurazio nagusiak CF8M erabiltzen ditu gorputzerako eta txanorako, 316 bolarako eta zurtoinerako, RPTFE eserlekurako eta PTFE, Viton eta 304 altzairu herdoilgaitza zerrendatutako beste osagaietarako.

4. Balbula eragingailu pneumatiko edo elektrikoekin erabil daiteke?

Bai. Balbula eragingailuaren funtzionamendurako konfigura daiteke. Eragingailua balbula tamainaren, funtzionamendu-momentuaren, muntatzeko interfazearen eta kontrol-baldintzen arabera hautatu behar da.

5. Zein konexio estandar daude eskuragarri?

Zerrendatutako konexio-aukerak NPT eta BSP hari-muturrak dira. Eskaera egiterakoan aplikagarria den konexioa berretsi behar da.

6. Beste material batzuk horni daitezke?

Bai. Beste material batzuk eskatuz gero, beharrezkoak diren presio, tenperatura, ertain eta osagaien konfigurazioaren arabera.
