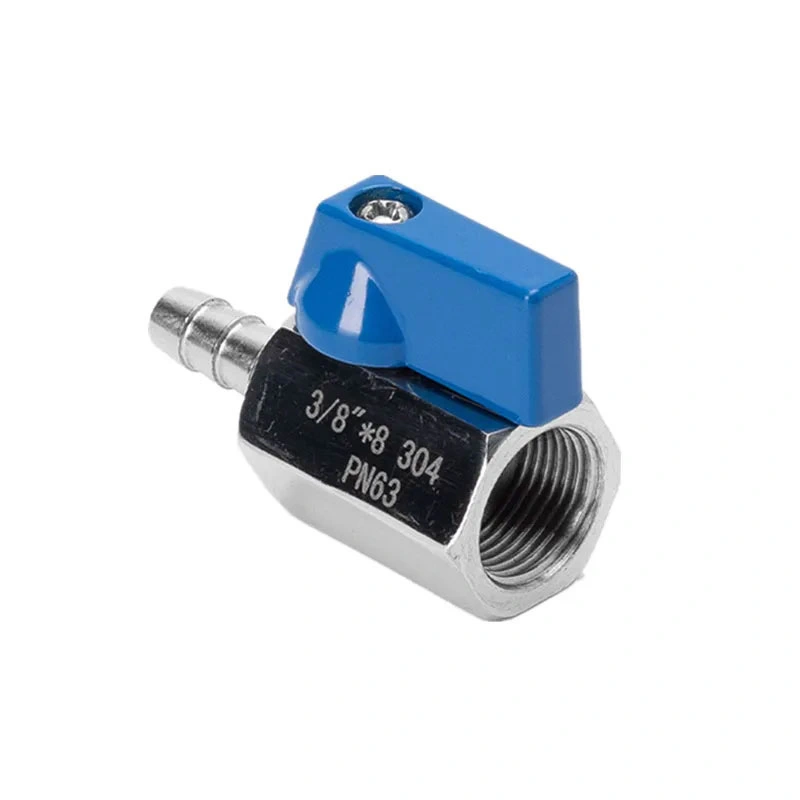

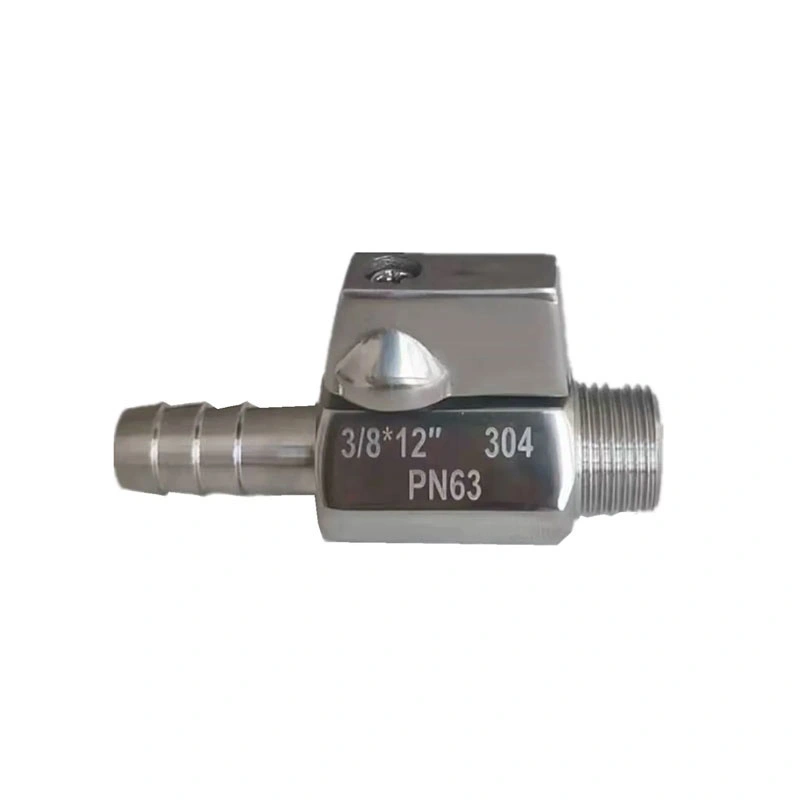

Altzairu herdoilgaitzezko haridun nipple mahuka Mini bola-balbula

Fluido-lerro trinkoek sarritan instalazio-espazio mugatu batean hariztutako hodiak eta mahuka malguak konekta ditzaketen balbula behar dute. Altzairu herdoilgaitzezko haridun nipple hose mini bola-balbulak harizko nipple bat eta mahuka konexio batekin konbinatzen ditu muntaia batean, pizteko / itzaltzeko kontrol erosoa eskainiz bira laurdeneko funtzionamendu-mekanismo baten bidez. Bere konfigurazio trinkoa egokia da espazioa mugatuta dagoen ekipamendu eta kanalizazio diseinuetarako.

Dimentsio nagusiak

Produktuaren egitura eta ezaugarriak

Hari eta mahuka konexioa

Balbulak harizko konexio bat mahuka-nipple batekin konbinatzen du multzo trinko batean. Harizko aldea NPT edo BSP tutuetarako osagai bateragarrietara konekta daiteke, titiaren aldea, berriz, mahuka malgu eta giltza antolamendu egoki baterako pentsatuta dago. Hodiaren barne-diametroa eta konexio-neurriak instalatu aurretik egiaztatu behar dira.

316 altzairu herdoilgaitzezko eraikuntza

Balbulen gorputza ASTM A351 CF8M (316) gisa zehazten da, ASTM A182 F316 bola eta zurtoinerako erabiltzen dena. Altzairu herdoilgaitzezko eraikuntza hau material bateragarritasuna eta korrosioarekiko erresistentzia behar diren aplikazioetarako egokia da. Benetako egokitasuna lan-erdia, kontzentrazioa, tenperatura eta beste zerbitzu-baldintzen araberakoa da.

Laurdeneko Itzaltzea

Bola mekanismoak bira laurdeneko irekiera eta ixteko eragiketa eskaintzen du. Heldulekuaren posizioak balbularen funtzionamendu-egoera adierazten du, eta balbula fluido-sistema trinkoetan pizteko eta itzaltzeko modu errazean erabiltzeko aukera ematen du. Balbula hau ixteko zerbitzurako pentsatuta dago, fluxu zehatza erregulatzeko beharrean.

RPTFE eserlekua

Eserleku estandarra RPTFE da (PTFE+15%fv). Eserlekuaren materiala prozesuko medioarekin eta funtzionamendu-tenperaturarekin egiaztatu behar da hautatu aurretik. Material-konbinazio desberdinak kontsidera daitezke produktu kimikoen edo tenperaturaren bateragarritasun zehatza behar duten aplikazioetarako.

Haria eta mahuka konexioa hautatzea

NPT eta BSP hari estandar desberdinak dira eta ez dira hartu behar trukagarri gisa. Balbularen hariak bat egin behar du bat egin behar du lotze-konexioarekin edo kanalizazioarekin. Mahukaren nippla konektatzean, hautatu barne-diametro bateragarria duen mahuka bat eta erabili funtzionamendu-baldintzetarako besarkada edo konexio-metodo egokia.

Leku mugatua duten ekipoetarako, egiaztatu balbularen dimentsio orokorrak eta heldulekuaren tartea instalatu aurretik. Mahuka ere bideratu behar da balbula-konexioan gehiegi okertu, bihurritu edo kanpoko kargarik gabe.

Aplikazio-eszenatokiak

Altzairu herdoilgaitzezko haridun nipple hose Mini bola balbula egokia da mahuka konexioa eta eskuz ixtea behar diren fluido-lerro trinkoetarako. Aplikazio tipikoak honako hauek dira:

Mahuka ur hornidura eta drainatze-lerroak

Aire konprimitua eta ekipo pneumatikoa

Iragazte, hozte eta garbiketa ekipoak

Ponpen-konexioak eta hustubide-irteerak

Laginketak eta laborategiko ekipoak

Ureztatzeko eta ihinztatzeko sistemak

Fluidoak maneiatzeko industria arineko ekipoak

Instalazioa eta Mantentze-lanak

Instalatu aurretik, baieztatu balbularen tamaina, NPT edo BSP hari mota, mahukaren konexioaren tamaina, lan-presioa eta tenperatura. Garbitu lotura-konexioak eta ziurtatu zigilatzeko gainazalak zikinkeriarik edo partikula arrotzrik gabe daudela. Haridun konexioak metodo egoki baten bidez estutu behar dira balbulen gorputzean gehiegizko indarrik gabe.

Instalatu ondoren, egiaztatu mahukaren konexioa eta juntura hariztatua sistema martxan jartzean. Erabili heldulekua bira-laurden osoan zehar mugimendu leuna berresteko. Mantentze-lanaren aurretik, isolatu balbula presio iturritik eta askatu hondar-presioa konektatutako lineatik.

Presioaren eta Tenperaturaren gogoetak

Zerrendatutako gehienezko presioa 285PSI da eta zehaztutako tenperatura-tartea -25 ℃ ~ 150 ℃ da. Balio hauek balbula-tamainarekin, lan-ertainarekin eta aplikatzekoa den presio-tenperatura-balioarekin batera hartu behar dira kontuan. Balbula sisteman instalatu aurretik, benetako funtzionamendu-baldintzak baieztatu behar dira.

Dokumentazio Teknikoa

Produktuen marrazkiak eta zehaztapen teknikoak dimentsioak berresteko eta proiektua aukeratzeko eman daitezke. Materialari buruzko informazioa, ikuskapen-erregistroak eta produktu aplikagarriak diren beste dokumentu batzuk ere balbula konfigurazio eta eskakizunen arabera antolatu daitezke.

Ohiko galderak

Q1: Zertarako erabiltzen da altzairu herdoilgaitzezko haridun nipple hose mini bola balbula?

A Altzairu herdoilgaitzezko haridun nipple mahuka Mini bola-balbulaeskuzko piztea/desaktibatua kontrolatzeko erabiltzen da, hariztutako kanalizazio-konexioa eta mahuka-konexio malgu batekin konbinatzen dituzten fluido-sistem trinkoetan. Ur, aire, olio eta bestelako euskarri bateragarriekin erabil daiteke zehaztutako funtzionamendu-mugetan.

Q2: Balbula zuzenean konektatu al daiteke mahuka malgu batera?

Titiaren aldea mahuka bateragarri batera konektatzeko diseinatuta dago, mahuka-konexio eta besarkadura egoki baten bidez. Hodiaren tamaina, barne-diametroa eta konexio-metodoa balbularen dimentsioekin eta funtzionamendu-baldintzekin bat etorri behar dira.

3.G.: NPT eta BSP bertsioak eskuragarri al daude?

Bai. Zerrendatutako hari estandarrak NPT eta BSP dira. Eskaera egiterakoan behar den hari-mota zehaztu behar da, bat egiten duen tutuarekin, hornidurarekin edo ekipo-konexioarekin bat etor dadin.

Q4: Balbula hau egokia al da aire konprimituko sistemetarako?

Bai, kontuan hartu daiteke aire konprimituko aplikazio bateragarrietarako zehaztutako presio eta tenperatura mugen barruan. Balbula tamaina, konexio metodoa eta zigilatzeko materialak benetako sistema pneumatikoen eskakizunekin egiaztatu behar dira.

Q5: Zer material erabiltzen da balbula gorputzerako?

Gorputzeko material estandarra ASTM A351 CF8M (316) da. Bola eta zurtoina ASTM A182 F316 dira, eserlekua, berriz, RPTFE (PTFE+15%fv). Beste material batzuk eskatuta daude eskuragarri.

G6: Eska al dezaket marrazki bat eskaera egin aurretik?

Bai. Dimentsio-planoak eta zehaztapen teknikoak eman daitezke balbula-tamaina, hari-mota, mahuka-konexioa eta instalazio-dimentsioak baieztatzeko.

Q7: Zer informazio behar da balbula hautatzeko?

Mesedez, eman behar den tamaina, NPT edo BSP hari estandarra, mahukaren tamaina, lan-erdia, presioa, tenperatura eta instalazio-eskakizunak. Informazio honek balbula konfigurazio egokia egiaztatzen laguntzen du.
