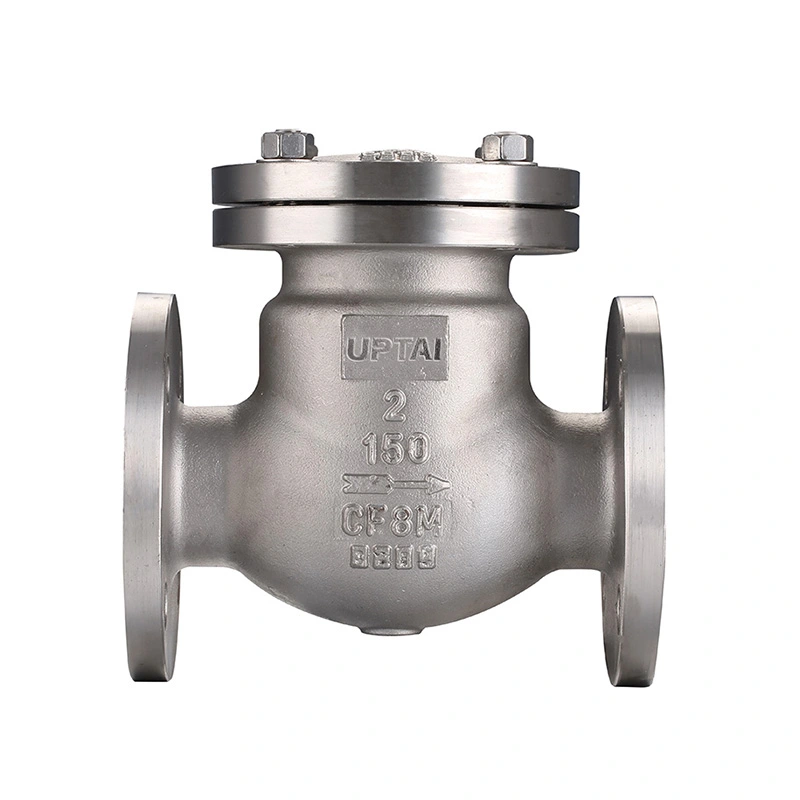

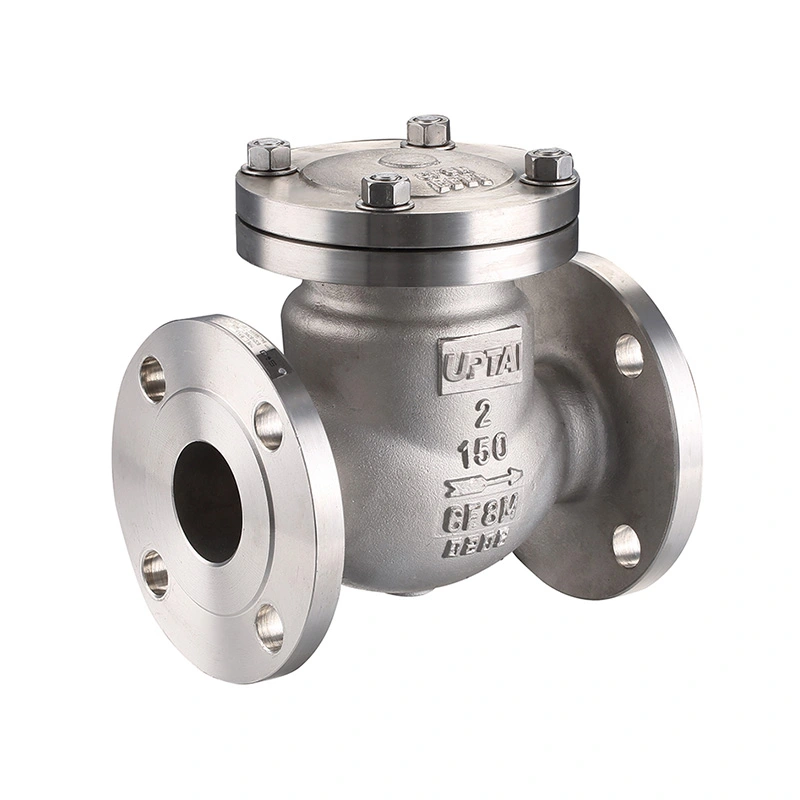

Swing Check Balbula ANSI 150 Klasea

Swing Check Valve ANSI Klase 150 itzulerarik gabeko balbula bat da, hodi industrialetan fluxuaren norabidea kontrolatzeko disko giltzaduna duena. Diskoa prozesuaren fluxuarekin batera mugitzen da eta fluxua jaisten edo atzera egiten denean ixten da. Ez da kanpoko eragingailurik behar funtzionamendu arrunterako.

Balbula hau ur, lurrun, petrolio, gas, itsasoko eta industria-fluido bateragarrietarako eskuragarri dago. Zehaztutako konfigurazioak CF8M altzairu herdoilgaitza erabiltzen du gorputzerako eta diskorako eta F316 eserlekurako. Balbularen hautaketa benetako medioan, presioan, tenperaturan, hodiaren tamainan eta instalazioaren antolamenduan oinarritu behar da.

Dimentsio nagusiak

Balbula Eraikuntza

Balbula gorputz batez, bisagra-diskoz, eserlekuz, gontz-mekanismoz eta zigilatzeko osagaiez osatuta dago. Diskoa gorputzaren barruan muntatzen da eta bere gontzaren inguruan biratzen da funtzionatzen den bitartean. Antolaketa honi esker, balbula aurrerako fluxuarekin ireki eta eserlekurantz itzultzen da fluxu-baldintza aldatzen denean.

Hinged Disko

Diskoa eserlekutik urruntzen da ertainak balbula zeharkatzen duen heinean. Aurrerako fluxua murrizten denean, diskoa atzera egiten du itxitako posiziorantz. Diskoaren mugimenduak fluxu-abiadurak, instalazio-posizioak eta barneko balbularen geometriak eragiten du.

Eserlekua eta zigilatzeko gainazala

Zerrendatutako eserlekuaren materiala ASTM A182 F316 da. Eserlekuak eta diskoak zigilatzeko gainazalek ixteko interfazea osatzen dute balbula ixtean. Mantentze-lanetan haien egoera egiaztatu behar da, ihesak edo anormalak ixten badira.

Fluxuaren Norabidea eta Instalazioa

Balbula gorputzean markatutako fluxu-noranzkoaren arabera instalatu behar da. Instalatu aurretik, egiaztatu gezia, konexio-neurriak eta balbularen inguruan dagoen tartea. Diskoak nahikoa leku izan behar du bere funtzionamendu-eremuan zehar mugitzeko, inguruko hodiekin edo ekipoekin harremanetan jarri gabe.

Instalazio horizontala

Instalazio horizontala itzultzeko balbulak egiteko erabiltzen da normalean. Balbula kokatu behar da, diskoa aske mugitu ahal izateko eta eserlekura itzultzeko aurrerako fluxua murrizten denean.

Instalazio Bertikala

Instalazio bertikala balbula diseinuaren eta fluxuaren norabidearen araberakoa da. Instalazioak diskoa behar bezala ixten utzi behar du benetako fluxu-baldintzetan. Eredu espezifikoa eta kanalizazioa instalatu aurretik berretsi behar dira.

Kanalizazio-konexioa

Zerrendatutako konexioaren zehaztapenak NPT eta BSP hariak ditu. Lotura-hodiak edo hodiak dagokion hariaren zehaztapena erabili behar du. Instalazioan zehar, saihestu balbula-gorputza edo hari-konexioa kaltetu dezakeen gehiegizko estutze-indarra.

Emaria eta Presioaren Ezaugarriak

Balbula irekita dagoenean, diskoa fluxu-pasabidetik urruntzen da. Balbula bidezko presio-jaitsiera bere tamainaren, barneko igarobidearen, emariaren eta ertainen propietateen araberakoa da. Emari handiko sistemetarako, balbula-tamaina behar den emariaren arabera hautatu behar da, hodiaren tamaina bakarrik baino.

Zerrendatutako presio-klasea CL150 da, 285 PSI-ko gehienezko presioarekin. Onartutako lan-presioa tenperaturaren eta materialaren arabera alda daiteke, beraz, funtzionamendu-presioa eta tenperatura aplikagarria den presio-tenperatura kalifikazioarekin batera egiaztatu behar dira.

Ponparen isurketa-lerroetarako eta fluxu-baldintza aldakorrak dituzten beste sistemetarako, balbularen erantzuna kanalizazio-diseinu orokorraren zati gisa hartu behar da kontuan. Fluxuaren aldaketa azkarrek diskoaren mugimenduan eta sistemaren presioan eragina izan dezakete.

Ur-jaurraren gogoetak

Ariketa jaria daitekeela gelditzen denean edo norabidea azkar aldatzen denean gerta daiteke. Erretsio-balbula batek presio gorakada eragin dezake diskoa ixten bada hodietan zehar fluxu garrantzitsua mugitzen ari den bitartean.

Presio igoeraren larritasuna fluxuaren abiadura, hodiaren luzera, fluidoaren propietateak, balbula ixteko ezaugarriak eta ponparen funtzionamendua bezalako faktoreen araberakoa da. Ariketa kezkagarria den kasuetan, kontrol-balbula eta hodi-sistema osoa elkarrekin ebaluatu behar dira.

Itxiera motela, moteltzea edo kontrapisuaren konfigurazioak kontuan hartu daitezke diskoen mugimendu kontrolatuagoa behar duten sistemetarako. Egitura egokia kanalizazio-baldintzen eta proiektuaren eskakizunen araberakoa da.

Materialak eta Zerbitzu Baldintzak

Zehaztutako gorputza eta diskoaren materialak ASTM A351 CF8M (316) dira, eserlekua, berriz, ASTM A182 F316. Material hauek altzairu herdoilgaitza prozesuko medioarekin bateragarria den industria-aplikazio askotan egokiak dira.

Materialen bateragarritasuna benetako fluidoaren konposizioarekin, kontzentrazioarekin, tenperaturarekin eta presioarekin egiaztatu behar da. Itsasoko urak eta zerbitzu kimikoak kloruroaren esposizioa eta korrosio-baldintzak kontuan hartu behar ditu.

Beste material aukera batzuk eskatuz gero eskuragarri daude. Aplikazio berezietarako, beharrezkoak diren gorputza, diskoa eta eserlekuaren materialak ekoiztu aurretik baieztatu behar dira.

Aplikazio tipikoak

Ponparen isurketa hoditeria:Ponpetatik behera erabiltzen da alderantzizko emaria mugatzeko ponpa gelditzen denean edo funtzionamendu-baldintzak aldatzen direnean.

Uraren tratamendua:Norabide bakarreko emari kontrola automatikoa behar den ur- eta prozesu-lerro bateragarrietan aplikatzen da.

Hodi Petrokimikoak:Olio, gas eta prozesu fluido bateragarriekin erabiltzen da zehaztutako presio, tenperatura eta material mugen barruan.

Potentzia eta zerbitzu-sistemak:Alderantzizko fluxua kontrolatu behar den ur-, zerbitzu- eta prozesu-lerroetarako egokia da.

Itsasoko uren sistemak:Altzairu herdoilgaitzezko konfigurazioak materiala itsasoko benetako baldintzetarako egokia den kontuan har daitezke.

Industri hoditeria orokorra:Itzultzerik gabeko funtzioa behar den ekipo eta prozesu-lerroetan erabiltzen da.

Hautaketa Gida

Aipamen eta berrikuspen teknikorako, eman tamaina nominala, presioaren balorazioa, konexio mota, instalazioaren orientazioa, ertaina, funtzionamendu-presioa, tenperatura eta material-eskakizunak. Zerbitzu-baldintza bereziak ere identifikatu behar dira, hala nola itsasoko ura, euskarri korrosiboak edo ariete.

Probak eta Ikuskapena

Zehaztutako diseinu eta fabrikazio estandarra ASME B16.34 da, eta API 598 probak eta ikuskapenak zerrendatzen dira. Aplikatu beharreko ikuskapen-prozedurak balbula gorputza, zigilatzeko eremuak, dimentsioak eta presio-errendimendua estali ditzake.

Shell Testa

Maskorraren probak muntatutako balbularen presio-muga egiaztatzen du zehaztutako proba-baldintzetan. Proba-presioak eta euste-denborak aplikagarriak diren ikuskapen-baldintzak jarraitu behar ditu.

Eserlekuaren ihesaren proba

Eserlekuaren probak balbula itxiak zehaztutako ihesak onartzeko irizpideak betetzen dituen egiaztatzen du. Proba-baldintzak aplikatu beharreko estandarraren eta balbularen zehaztapenaren araberakoak dira.

Azken Ikuskapena

Azken ikuskapenak dimentsio-egiaztapenak, konexioen ikuskapena, gainazaleko egoera, identifikazio-markak eta funtzionamendu-mugimendua izan ditzake. Beharrezko ikuskapen-erregistroak edo materialaren dokumentazioa eskariaren eskakizunen arabera eman daitezke.

Funtzionamendua eta Mantentzea

Jarri aurretik, egiaztatu balbularen orientazioa, fluxuaren norabidea eta hodiaren garbitasuna. Hodietan geratzen diren partikula arrotzek diskoan edo zigilatzeko gainazalean eragina izan dezakete funtzionamenduan.

Zerbitzuan zehar, ezohiko zarata, bibrazioa, diskoaren mugimendu errepikatua edo alderantzizko fluxua ikertu behar dira. Baldintza hauek fluxu-abiadurarekin, instalazioarekin, balbulen tamainarekin edo sistema eragilearen aldaketekin erlazionatuta egon daitezke.

Ikuskapena edo mantentze-lanak egin baino lehen, isolatu eta despresioa kendu kanalizazioa. Egiaztatu diskoa, bisagra mekanismoa, eserlekuaren gainazala eta gorputzaren konexioa higadura, gordailuak edo kalteak dauden. Ordeztu osagaiak haien egoerak aplikatu beharreko mantentze-baldintzak betetzen ez dituenean.

Ohiko galderak

Q1: Zer da Swing Check Valve ANSI Class 150?

Swing Check Valve ANSI Class 150 150 Class 150 presio-balbula duen disko-balbula bat da. Prozesuaren fluxua erabiltzen du diskoa irekitzeko eta fluxua murrizten edo alderantzikatzen denean ixten da, hodi industrial bateragarrietan alderantzizko fluxua automatikoki prebenitzeko egokia da.

2.G.: Swing-balbula batek eragingailu bat behar al du?

Ez. Diskoak automatikoki funtzionatzen du kanalizazioko emari eta presio baldintzen arabera. Ez da eragingailu pneumatiko, elektriko edo hidraulikorik behar kontrol-balbularen funtzionamendu arrunterako.

3.G.: Zer informazio behar da kontrol-balbula bat hautatzerakoan?

Funtsezko informazioa hodiaren tamaina, presio-klasea, konexio mota, instalazio-norabidea, ertaina, funtzionamendu-presioa, tenperatura, material-eskakizunak eta korrosioarekin, ari-kolpearekin edo ikuskapenarekin lotutako edozein baldintza berezi ditu.

Q4: altzairu herdoilgaitzezko eraikuntza itsasoko uretarako erabil al daiteke?

Itsasoko uraren aplikazio egokietarako kontuan har daiteke, baina materialaren bateragarritasuna kloruro-kontzentrazioan, tenperaturan, emari-baldintzetan eta beste korrosio-faktoreen arabera ebaluatu behar da. Altzairu herdoilgaitzezko kalifikazioa hautatu aurretik berretsi behar da.

Q5: Zerk eragin dezake alderantzizko fluxua balbula instalatu ondoren?

Arrazoi posibleak honako hauek dira: instalazioaren norabide okerra, aske mugitu ezin den diskoa, zigilatzeko gainazal kaltetuak, balbularen barnean dauden material arrotzak, neurri desegokiak edo aurreikusitako tartetik kanpoko funtzionamendu-baldintzak. Balbula eta inguruko hoditeria sistema seguru isolatu ondoren ikuskatu behar dira.

Q6: Balbula tenperatura altuko komunikabideetarako erabil al daiteke?

Zerrendatutako tenperatura-tartea -25 ℃ eta 150 ℃ bitartekoa da. Benetako erabilera tenperatura altuan presio-tenperatura balorazioarekin eta gorputzaren, diskoaren eta eserlekuaren materialen euskarriarekin duten bateragarritasuna egiaztatu behar da.

7.G.: Beste material batzuk eskuragarri daude?

Bai. Beste material konfigurazio batzuk eskuragarri daude eskaeran. Beharrezko materiala ertainaren, presioaren, tenperaturaren, korrosio-baldintzen eta aplikagarriak diren proiektuen baldintzen arabera zehaztu behar da.
