3 pieza guztiz kapsulatutako ipurdi-soldatutako bola-balbula sanitarioa

Shangtai 3 pieza guztiz kapsulatutako ipurdi-soldatutako bola-balbula sanitarioa eskuragarri dago 304/316 altzairu herdoilgaitzean, ipurdi-soldadura-muturrekin gutxi gorabehera Ra 0,15μm-rekin amaituta. Guztiz kapsulatutako zigiluak eta barne-fluxu leuna produktuaren hondarrak murrizteko eta CIP/SIP garbiketa laguntzeko diseinatuta daude. ISO 9001 eta CE dokumentazioa dago eskuragarri konfigurazio aplikagarrietarako, balbula fluido higienikoak prozesatzeko sistemetarako egokia da.

Bidali kontsulta

Produktuaren Deskribapena

3 pieza guztiz kapsulatutako ipurdi-soldatutako bola-balbula sanitario honek ipurdi-soldadura-muturrak erabiltzen ditu hoditeria sistema higienikoekin konektatzeko. Soldadura-muturren barruko eta kanpoko gainazalak Ra 0,15μm-ko gutxi gorabehera gainazaleko zimurtasunarekin mekanizatzen dira, soldadura-azalera leuna emanez eta junturaren inguruan hondakinak pila daitezkeen eremuak murrizten ditu.

Balbulak guztiz kapsulatutako zigiluak erabiltzen ditu, zigilatzeko elementu elastikoa babes-egitura leun batean itxita, agerian dauden hutsuneak eta produktuaren atxikipena mugatzeko. 304 edo 316 altzairu herdoilgaitzean eskuragarri, barneko fluxu-pasa leundu batekin horni daiteke prozesaketa sanitarioa eta CIP/SIP garbiketa egiteko. Hiru piezako eraikuntzak barne zigilatzeko osagaietarako sarbidea ahalbidetzen du, balbula isolatu eta despresioa egin ondoren, ikuskatzeko eta ordezkatzeko.

Dimentsio nagusiak

Tamaina	1/4"- 6"
Presio Klasea	CL150
Soldadura sanitarioen muturrak	EN10357(DIN11850) / ISO1127
Presio maximoa	285 PSI
Diseinu eta fabrikazio estandarrak	ASME B16.34
Saiakuntza eta ikuskapena	API598
Presio-tenperatura balorazioak	ASME B16.34
Tenperatura tartea	-25 ℃ ~ 150 ℃
Gorputzeko materiala	ASTM A351 CF8M（316）
Pilota Materiala	ASTM A182 F316
Zurtoinaren materiala	ASTM A182 F316
Eserlekuaren materiala	RPTFE (PTFE+15% fv)
Aukerak	Beste material batzuk eskatuta daude eskuragarri.

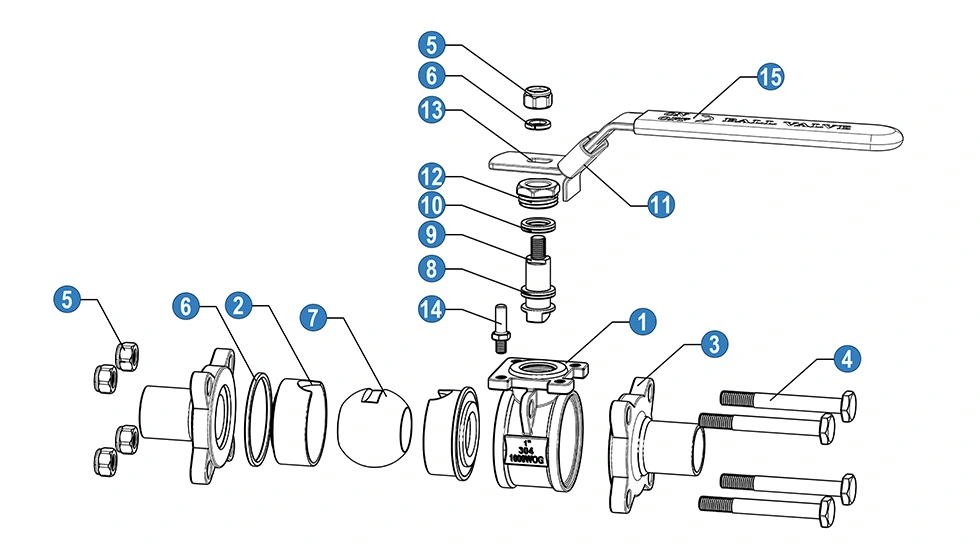

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Ez	Izena	*Materiala (N/B)**
1	Gorputza	SS 316	SS 304
2	Pilota Eserlekua	PTFE	PTFE
3	Txapela	SS 316	SS 304
4	Bolt	SS 304	SS 304
5	Intxaurra	SS 304	SS 304
6	Udaberriko garbigailua	SS 304	SS 304
7	Pilota	SS 316	SS 304
8	Marruskadura eraztuna	PTFE	PTFE
9	Zurtoina	SS 316	SS 304
10	Zurtoin bilketa	PTFE	PTFE
11	Blokeatzeko gailua	SS 304	SS 304
12	Guruina	SS 316	SS 304
13	Heldulekua	SS	SS
14	Gelditu Pin	SS 201	SS 201
15	Heldulekua mahuka	PVCa	PVCa

· N: hari-muturrak ANSl B 2.1 NPT arabera
· B: hari muturrak BS21 BSP arabera

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

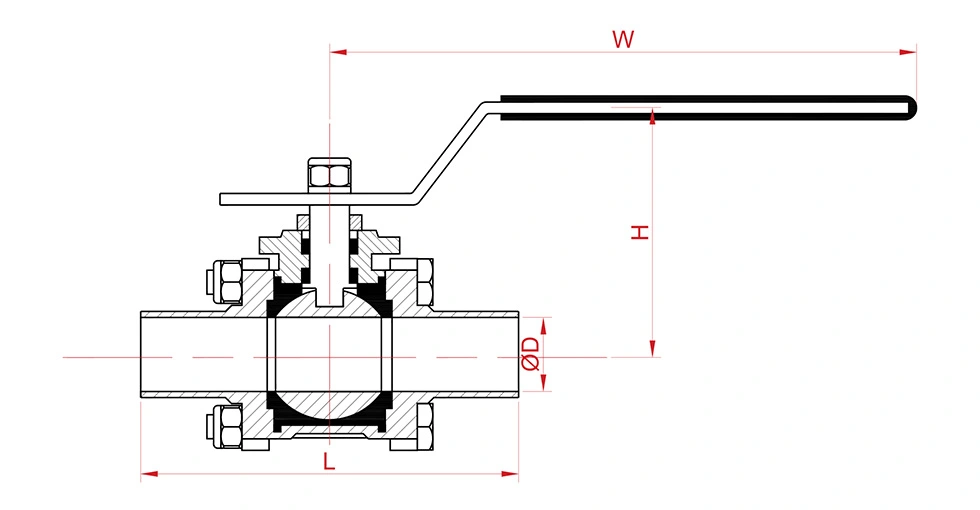

Dimentsio orokorrak

Tamaina	Neurriak (mm)				Pisua (kg)
Tamaina	D	W	H	L (+-2)	Pisua (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Kv BALIOAK

Kv (m3/h) = 1 b-ko presio-jaitsiera sortuko duen uraren emaria metro kubiko orduko balbula zeharkatzen duen barra.

Tamaina	Neurriak (mm)				Pisua (kg)
Tamaina	D	W	H	L (+-2)	Pisua (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Produktuaren Abantailak

1. Zehaztasun-Turned Butt-Weld muturrak

Soldadura-muturren barruko eta kanpoko gainazalak doitasunez mekanizatuta daude Ra ≈ 0,15μm-ra, koaxialtasun handia eta bermatuz. tokian tokiko kanalizazio sanitarioekin doikuntza estua, soldadura kalitate egonkorra bermatuz eta ezkutuko arrisku sanitarioak ezabatuz lotura-junturetan.

2. Erabat kapsulatutako zigilatzeko egitura

Erabat kapsulatutako zigiluaren diseinuak zigilatzeko nukleo elastikoa guztiz biltzen du, agerian dauden elastomeroen hutsuneak kenduz eta fluidoak atxikitzeko eremuak. Eraginkortasunez eragozten ditu metaketa ertaina eta mikrobioen hazkundea, epe luzera mantenduz errendimendu higienikoa eta garbiketa-prozedurak sinplifikatzea.

3. Premium Sanitario-mailako altzairu herdoilgaitza

304 eta 316 altzairu herdoilgaitzezko aukeretan eskuragarri, balbulak korrosioarekiko erresistentzia bikaina eta mekanikoa eskaintzen ditu. indarra. Ispilu-leundutako barne-fluxuaren bideak fluidoen transferentzia leuna bermatzen du erresistentzia minimoarekin, guztiz industria-hoditeria sanitarioen baldintzak betez.

4. 3PC Split Egitura Mantentze Errazerako

Hiru pieza zatitutako gorputzari esker, desmuntaia osoa eta zigiluak ordezkatzea ahalbidetzen du kanalizazioan zuzenean moztu gabe linea osoa, sistemaren geldialdi-denbora asko murriztuz eta eguneroko funtzionamendu- eta mantentze-kostuak murriztuz.

Ohiko galderak

1. Zer ziurtagiri ditu bola-balbula sanitario honek?

Gure produkzio-sistema ISO 9001 arauaren ziurtagiria du, eta CE dokumentazioa eskuragarri dago bola-balbularen konfigurazio sanitarioetarako. Eskuragarri dagoen ziurtagiria eta dokumentazioa produktuaren eta eskaeraren eskakizun zehatzen arabera baieztatu daiteke.

2. Zein gorputz-material daude balbula honetarako?

Gorputzeko materialaren aukera estandarrak 304 altzairu herdoilgaitza eta 316 altzairu herdoilgaitza dira. Kalifikazio egokia hauta daiteke lan ertainaren, tenperaturaren eta korrosio baldintzen arabera.

3. Nolakoa da tope-soldadura-muturren mekanizazio-zehaztasuna?

Soldadura-muturren barruko eta kanpoko gainazalak gutxi gorabehera Ra 0,15μm-ko gainazaleko zimurtasunarekin mekanizatzen dira. Honek soldatzeko gainazal leuna eskaintzen du eta hodi sanitario bateragarriekin konexio egokia onartzen du.

4. Zeintzuk dira 3 pieza guztiz kapsulatutako ipurdi-soldatutako bola-balbula sanitarioaren ezaugarri nagusiak?

Balbulak tope-soldadura-muturrak, guztiz kapsulatutako zigiluak eta 304 edo 316 altzairu herdoilgaitzezko eraikuntza konbinatzen ditu. Barne konfigurazio leuna egokia da CIP edo SIP garbiketa behar den prozesatzeko sistema sanitarioetarako.

5. Bisita al dezakegu zure fabrika tokian bertan ikuskatzeko?

Bai. Fabrika Wenzhou-n dago, Zhejiang-n, Txinan, gutxi gorabehera 10 minutura autoz Wenzhou-ko aireportutik. Fabrika bisitak aldez aurretik antola daitezke, bisita-egutegiaren arabera harrera-laguntza eskainiz.
