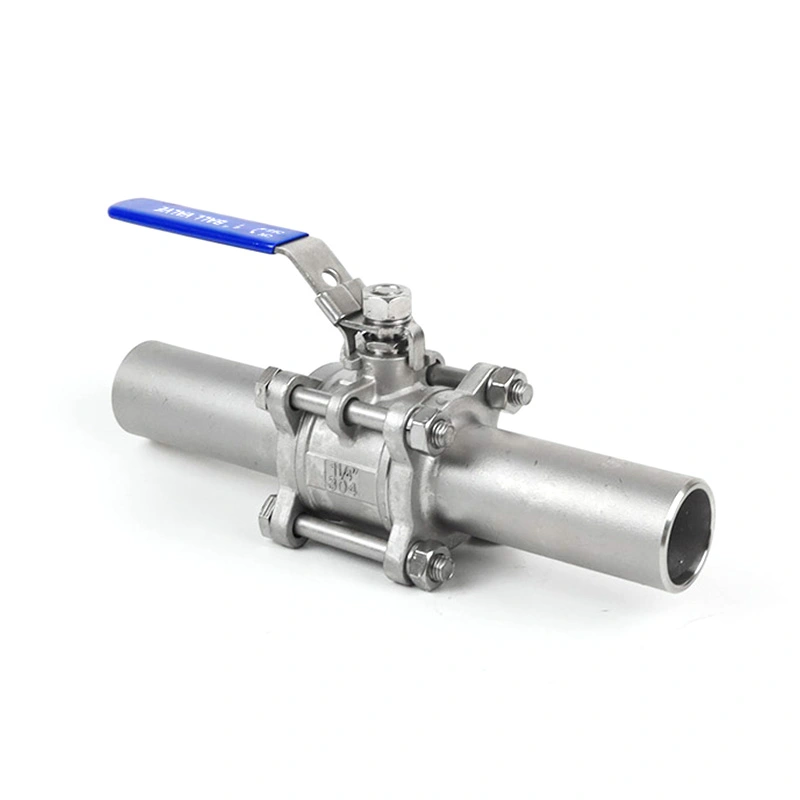

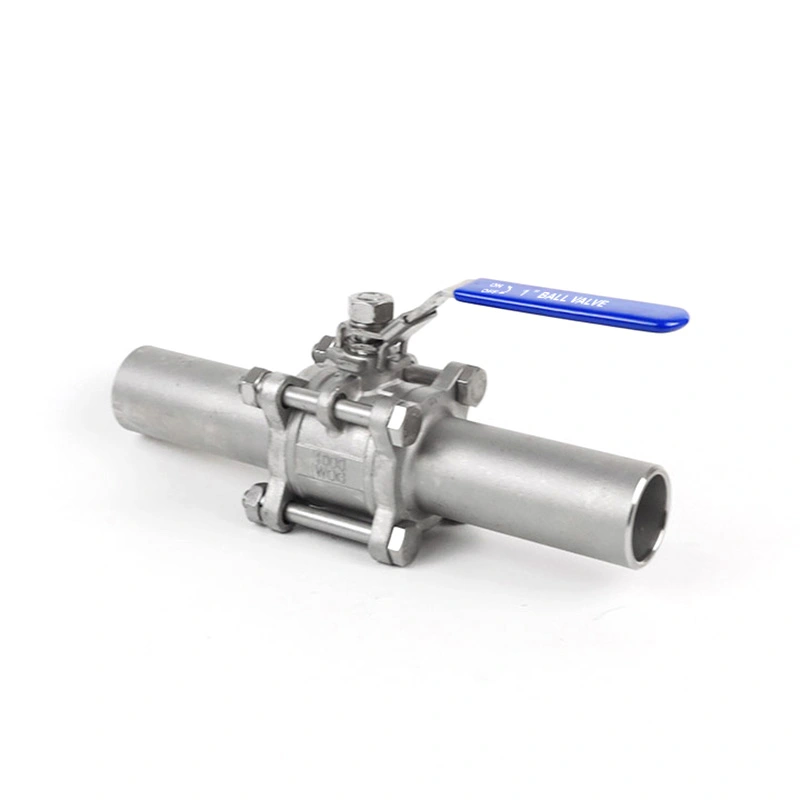

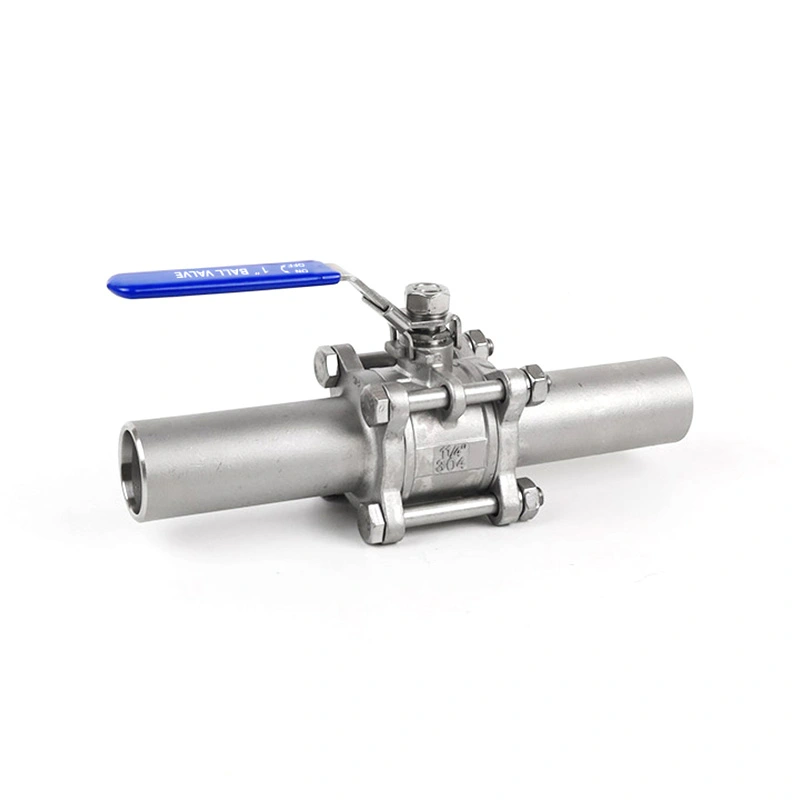

3PC Balbula Balbula Hedatua

3PC Ball Valve Weld Extended-ek ipurdi-soldadura-mutur hedatuak erabiltzen ditu balbulen arteko soldadura luzera gehigarria emateko. gorputza eta kanalizazioa. Hedatutako muturrak erabilgarriak dira hodi isolatuetarako, lurperatutako instalazioetarako eta hodietarako diseinuetarako soldadurarako distantzia gehigarria behar den tokietan. Hiru piezako gorputzak barne osagaietarako sarbidea ere ematen du hoditeria isolatu ondoren ikuskatzea eta ordezkatzea.

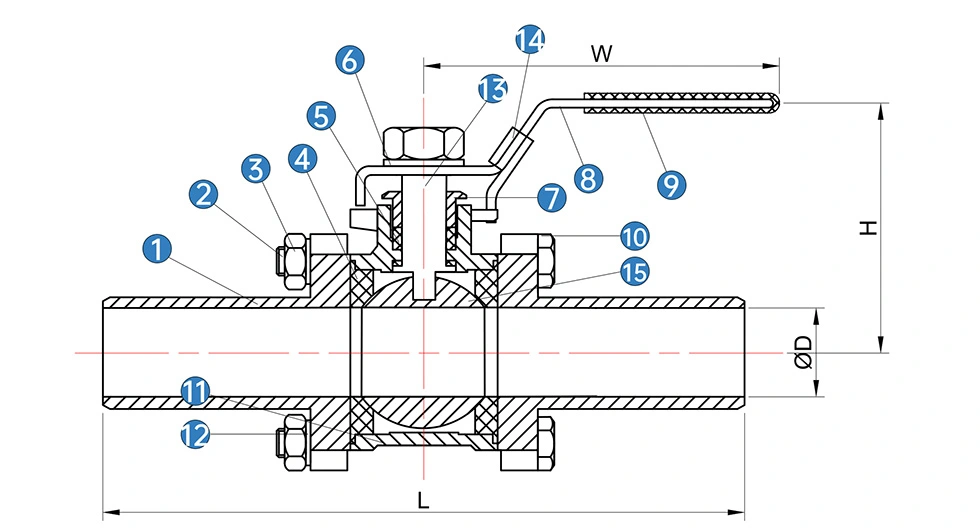

Dimentsio nagusiak

* N: hari-muturrak ANSI B 2.1 NPT arabera
* B: hari muturrak BS21 BSP arabera

Produktuaren Ezaugarriak

1. Hedatutako Butt-Weld muturrak

Soldadura-mutur hedatuek hodietarako soldadurarako espazio gehigarria eskaintzen dute eta soldadura-lana nagusitik urrun mantentzen laguntzen dute balbula gorputza. Konfigurazio hau baliagarria da balbula kokatu behar den kanalizazio isolatu edo lurperatuetarako isolamendutik kanpo edo leku irisgarri batean.

2. Hiru piezako eraikuntza

Zatitutako gorputzari esker, balbula ireki daiteke ikuskatzeko eta mantentzeko. Eserlekuak, zigiluak eta barneko bestelakoak osagaiak ordeztu behar direnean sar daitezke, balbula-multzo osoa ordezkatzeko beharra murriztuz.

3. 316 altzairu herdoilgaitzezko materialak

3PC Ball Valve Weld Extended-ek ASTM A351 CF8M (316) gorputzerako eta ASTM A182 F316 bola eta zurtoinerako erabiltzen ditu. Eserleku estandarra RPTFE da (PTFE+15%fv). Behar denaren arabera beste material konbinazio batzuk eman daitezke zerbitzu baldintzak.

4. Butt-Weld konexioa

Soldadura-muturrek ASME B16.25 baldintzak betetzen dituzte. Ipurdiz soldatutako konexio batek balbularen arteko junta iraunkorra eskaintzen du eta hoditeria, aplikatu beharreko hodien zehaztapenak zehaztutako soldadura-prozedura eta hodiaren prestaketarekin.

Soldadura eta Instalazioa

Soldadu aurretik, egiaztatu hodiaren tamaina, soldadura-muturren neurriak, alakaren egoera eta lerrokatzea. Hodiak izan behar du behar bezala eusten da instalazioan balbulan gehiegizko karga saihesteko. Soldadura prozedurak ere jarraitu behar dira aplikagarria den proiektuaren zehaztapena.

Hedatutako muturrek soldadura-eremuaren eta balbulen barrukoen arteko distantzia gehigarria eskaintzen dute. Soldadura egokia eta Beroa kontrolatzeko prozedurak jarraitu behar dira eserlekua, zigiluak eta beroarekiko sentikorrak diren beste osagai batzuk babesteko.

Materialak eta funtzionamendu-baldintzak

Balbula -25 ℃ eta 150 ℃ arteko tenperatura-tarte baterako eta 285 PSI-ko gehienezko presiorako zehaztuta dago zerrendan. baldintzak. Benetako funtzionamendu-mugak balbula tamainaren, ertainaren, tenperaturaren eta tenperaturaren arabera baieztatu behar dira aplikagarria den presio-tenperatura balorazioa.

Altzairu herdoilgaitzezko gorputza, F316 bola eta F316 zurtoina euskarri industrial bateragarrietarako pentsatuta daude. Eserlekua eta zigilatzea materialaren hautaketa benetako fluidoaren, tenperaturaren eta presioaren arabera egiaztatu behar da eskaera egin aurretik.

Kalitatearen Ikuskapena

Materialen Ikuskapena

Materialen identifikazioa eta erlazionatutako ikuskapen-erregistroak eskariaren eskakizunen arabera eman daitezke. Materiala proba-txostenak eskuragarri daude balbula-konfigurazio aplikagarrietarako.

Dimentsio-ikuskapena

Balbulen dimentsioak eta soldadura-muturreko ezaugarriak zehaztutako produktuen marrazkien eta eskakizunen arabera egiaztatzen dira. Ikuskapenak soldadura-muturren luzera, neurriak eta muntaketa-egoera orokorra izan ditzake.

Presio eta zigilatzeko probak

Balbulen probak eta ikuskapenak API 598 baldintzak betetzen dituzte. Presio eta zigilatzeko probak egiten dira egiaztatzeko balbula gorputza eta eserlekua zigilatzeko errendimendua bidali aurretik.

Bukatua Balbulen Ikuskapena

Azken ikuskapenak balbularen itxura, muntaia, soldadura-muturren babesa eta funtzionamendu-egoera hartzen ditu. Beharrezko produktua agiriak aginduaren arabera presta daitezke.

Aplikazioak

3PC Ball Valve Weld Extended hoditeria industrialetarako egokia da, non soldadura konexioa eta soldadura osagarria. distantzia beharrezkoa da. Aplikazio tipikoak prozesaketa petrokimikoa, petrolio eta gas sistemak, energia termikoa, uraren tratamendua eta industria-fluidoen kontrola orokorra.

Mutur hedatuaren konfigurazioa bereziki erabilgarria da kanalizazioaren isolamenduan, lurpeko instalazioan edo gunean diseinuak balbula gorputzaren inguruan dagoen espazioa mugatzen du. Aplikazioaren egokitasuna berretsi behar da ertain, presio, tenperatura eta hodiaren zehaztapenak.

Enbalajea

Balbulak esportazio-garraiorako paketatzen dira kartoi korrugatuak eta kontratxapatuak erabiliz. Soldadura-muturrak dira paketatzean babestuta dago, manipulatzean alaka eta konexio gainazaletan kaltetzeko arriskua murrizteko eta bidalketa.

Ohiko galderak

1. Zein da luzatutako soldadura-muturren helburua 3PC Ball Valve Weld Extended batean?

Soldadura-mutur hedatuek balbula gorputzaren eta kanalizazioaren arteko soldadura-distantzia gehigarria eskaintzen dute. Baliagarriak dira hodi isolatuak, lurperatutako instalazioak eta soldadura-eremua urrunago kokatu behar duten beste diseinu batzuk balbula gorputzetik.

2. Zein material erabiltzen da balbularako?

Gorputzeko material estandarra ASTM A351 CF8M (316) da, ASTM A182 F316 pilotarako eta zurtoinerako erabiltzen dena. Eserlekua da RPTFE (PTFE+15%fv). Beste material batzuk eskatuta daude eskuragarri.

3. Zein estandar aplikatzen zaie topo-soldadura-muturrei?

Tolo-soldadura-muturrak ASME B16.25 arabera zehazten dira. Azken soldadura-prozedurak aplikatu beharrekoa jarraitu behar du kanalizazioa edo proiektuaren zehaztapena.

4. Instalatu ondoren balbula mantendu al daiteke?

Bai. Hiru piezako gorputzak barne osagaietarako sarbidea eskaintzen du ikuskatzeko eta ordezkatzeko. Hodiak behar du balbula mantentzea baino lehen isolatu eta despresurizatu.

5. Zeintzuk dira presioa eta tenperatura mugak?

Zerrendatutako gehienezko presioa 285PSI da, eta tenperatura-tartea -25 ℃ eta 150 ℃ bitartekoa da. Benetako funtzionamendu baimendua Baldintzak balbularen tamainaren, ertainaren eta aplikatzekoa den presio-tenperatura kalifikazioaren araberakoak dira.

6. Zein dokumentu eman daitezke?

Materialen proba-txostenak eta aplikagarriak diren ikuskapen edo produktuaren dokumentazioa balbularen arabera eman daitezke konfigurazio- eta eskaera-eskakizunak.
