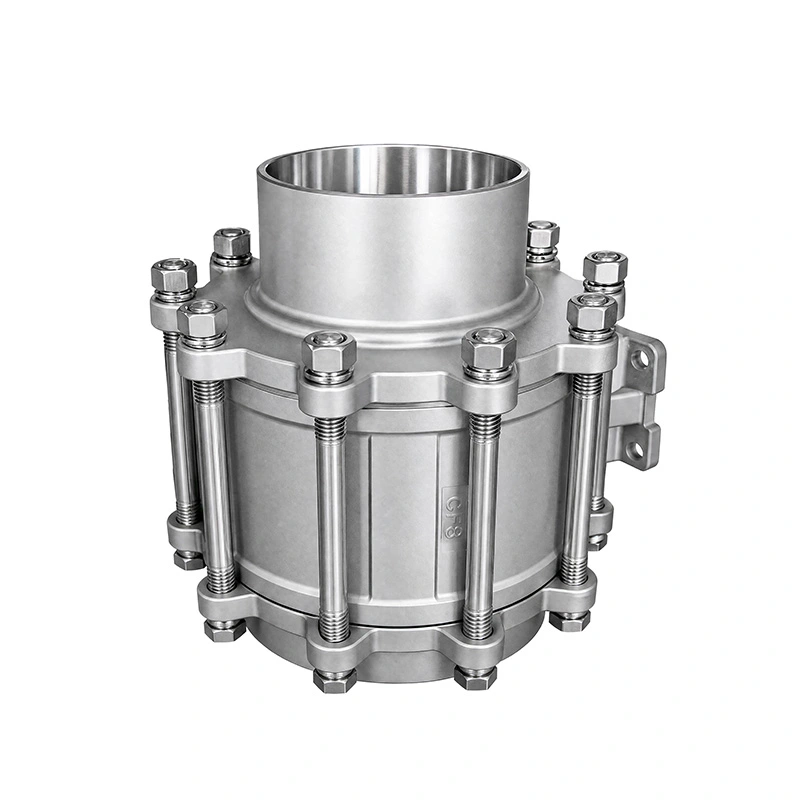

3PC Butt-soldatutako muturrak Altzairu herdoilgaitzezko bola-balbularen zurtoin hedatua

Altzairu herdoilgaitzezko bola-balbula hedatutako 3PC-ko mutur soldatutako muturrak tope-soldatutako muturrak ditu kanalizazio iraunkorrerako eta zurtoin hedatu bat balbula funtzionamendu-puntua hoditik urrun kokatu behar den aplikazioetarako. Hiru piezako gorputzari esker, barneko osagaiak mantentze-lanetarako sar daitezke, eta ISO 5211 muntatzeko kutxak eragingailu pneumatiko edo elektrikoen instalazio zuzena onartzen du.

Dimentsio nagusiak

Produktuaren Ezaugarriak

1. Butt-Welded Pipeline konexioa

Balbulak ASME B16.25 arabera fabrikatutako ipurdiz soldatutako muturrak erabiltzen ditu. Balbula zuzenean kanalizazioan soldatzeak lotura finko bat eskaintzen du, hariztatu edo bridadun junturarik gabe, konfigurazio hau hoditeria-instalazio iraunkorretarako egokia da.

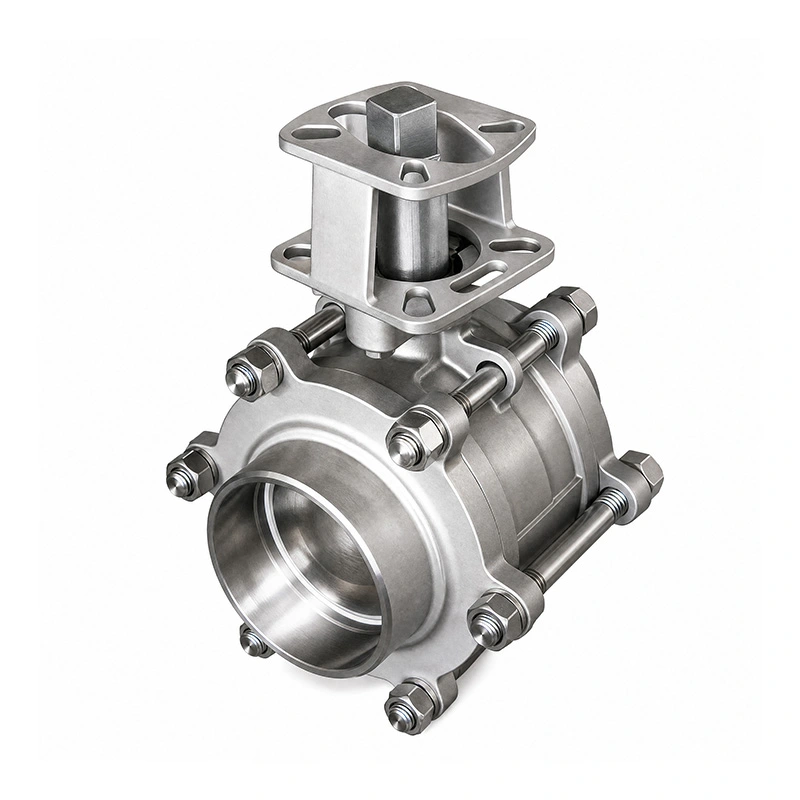

2. Zurtoinaren konfigurazio hedatua

Heldulekuaren edo eragingailuaren eta kanalizazioaren artean funtzionamendu-sarrera gehigarria eskaintzen du zurtoin hedatuak. Baliagarria da isolamenduak, hodien antolamenduak edo instalazio-baldintzek balbula-zurtoin estandar baterako sarbidea mugatzen dutenean.

3. Mantentze-lanetarako hiru piezako gorputza

Hiru piezako eraikuntzak balbula barneko osagaietarako sarbidea eskaintzen du ikuskapena edo ordezkapena behar denean. Eserlekua eta zigilatzeko osagaiak balbula multzo osoa ordeztu gabe zaindu daitezke.

4. Altzairu herdoilgaitzezko balbula eraikuntza

Altzairu herdoilgaitzezko bola-balbula hedatutako 3PC-ko mutur soldatutako muturrak ASTM A351 CF8M (316) gorputzerako eta ASTM A182 F316 bola eta zurtoinerako erabiltzen ditu. RPTFE eserlekua -25 ℃ eta 150 ℃ arteko tenperatura tarterako zehazten da.

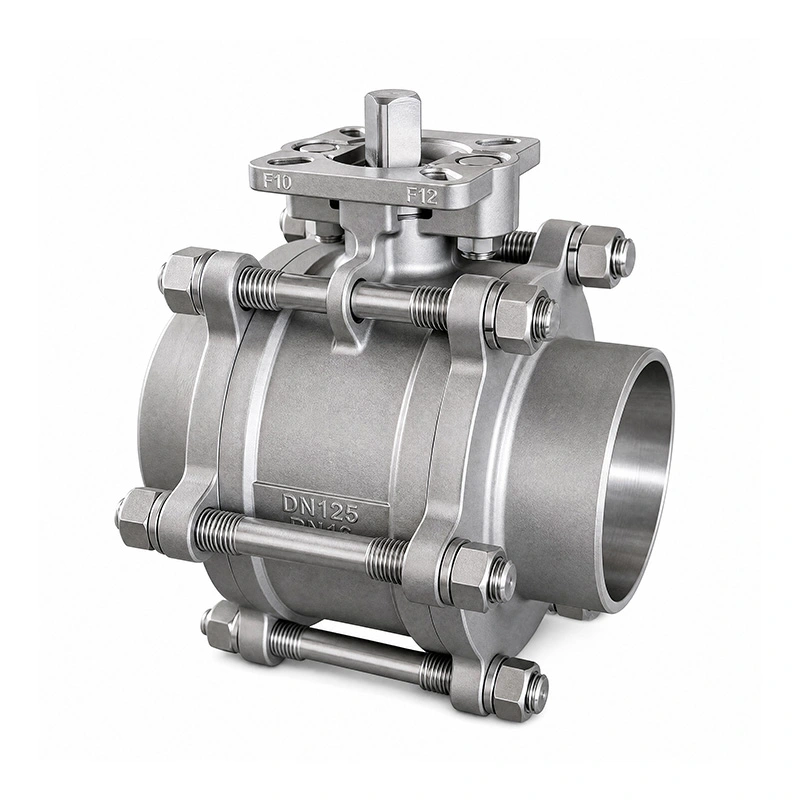

Eragingailuen Muntaketa

Balbula ISO 5211 muntaketa-kostulina batekin hornituta dago eragingailu zuzena instalatzeko. Eragingailu pneumatikoak edo elektrikoak balbulen tamainaren, funtzionamendu-momentuaren eta kontrol-baldintzen arabera hauta daitezke. Eragingailuaren muntatzeko interfazea egiaztatu behar da eskaera egin aurretik, bateragarritasuna ziurtatzeko.

Arauak eta Ikuskapena

Diseinuak eta fabrikazioak ASME B16.34 jarraitzen du, ASME B16.25ean oinarritutako punta-puntuan soldatutako muturrekin. Balbula probak eta ikuskapenak API 598 arabera egiten dira. Presio-tenperatura balorazioak ere ASME B16.34 aipatzen dira.

Produkzioaren ikuskapenak materialaren egiaztapena, presioaren probak, zigilatzeko ikuskapena eta amaitutako balbulen egiaztapenak biltzen ditu. Materialen proba-txostenak eta produktu aplikagarriaren dokumentazioa balbulen konfigurazio eta eskakizunen arabera eman daitezke.

Aplikazioak

Altzairu herdoilgaitzezko bola-balbularen mutur hedatua 3PC ipurdia soldatutako muturrak soldadura-konexio iraunkorra eta balbula erabilerraza behar duten hodigintza-sistem industrialetarako pentsatuta dago. Aplikazio tipikoen artean prozesaketa kimikoa, sistema petrokimikoak, ekipamendu farmazeutikoak, elikagaiak eta edariak prozesatzea, energia sortzea eta uraren tratamendua daude.

Aukeratu aurretik, berretsi kanalizazio ertain, presioa, tenperatura, hodiaren tamaina, soldadura-zehaztapena eta eskuragarri dagoen instalazio-espazioa. Balbulen materialak eta eserlekuaren konfigurazioa ere egiaztatu behar dira zerbitzu-euskarriarekin bateragarri direla.

Ohiko galderak

1. Zein dira altzairu herdoilgaitzezko bola-balbularen zurtoin hedatuaren aplikazio nagusiak?

Hoditeria-sistem industrialetan erabiltzen da, soldadura-konexioa eta balbula-sarbide hedatua behar diren. Aplikazioen artean, sistema kimikoak, petrokimikoak, farmazeutikoak, elikagaiak eta edariak, energia eta ura tratatzeko sistemak daude.

2. Zer estandar aplikatzen zaie ipurdiz soldatutako muturrei?

Ipurdiz soldatutako muturrak ASME B16.25 arabera zehazten dira. Instalatu aurretik, soldadura-zehaztapena kanalizazioaren diseinuarekin egiaztatu behar da.

3. Eragingailu bat instalatu al daiteke zuzenean?

Bai. Balbulak ISO 5211 muntatzeko pad bat du eragingailu pneumatiko edo elektrikoa instalatzeko. Eragingailuen hautaketa balbula tamainan, funtzionamendu momentuan eta kontrol-baldintzetan oinarritu behar da.

4. Zein material erabiltzen dira konfigurazio estandarrean?

Gorputza ASTM A351 CF8M (316) da, pilota eta zurtoina, berriz, ASTM A182 F316. Eserleku estandarra RPTFE da (PTFE+15%fv). Beste material batzuk eskatuta daude eskuragarri.

5. Zein da presio eta tenperatura tarte maximoa?

Zerrendatutako gehienezko presioa 285PSI da, -25 ℃ eta 150 ℃ arteko tenperatura tartearekin. Benetako funtzionamendu-mugak balbula-tamainaren, ertainen eta aplikatzekoak diren presio-tenperaturaren arabera baieztatu behar dira.

6. Balbula pertsonalizatu al daiteke?

Bai. Beste material eta osagaien konfigurazio batzuk behar diren medio, presio, tenperatura eta instalazio baldintzen arabera horni daitezke.
