3PC guztiz kapsulatutako hiru-clamp bola-balbula ISO 5211 muntatzeko padarekin

ISO 5211 Muntatze Pad duten 3PC Guztiz Kapsulatutako Tri-clamp Balbulak hiru piezako balbula-gorputza erabiltzen du Tri-clamp konexioekin osasun- eta prozesu-hoditeria-sistemetarako. Hiru piezako eraikuntzak barne-osagaietarako sarbidea ematen du kanalizazioa isolatu ondoren, eta ISO 5211 muntaketa-kutxak, berriz, eragingailu pneumatiko edo elektrikoen instalaziorako interfaze estandarizatu bat eskaintzen du. Konfigurazio hau egokia da fluidoen kontrol-sistemetarako, non konexio sanitarioak eta balbulen funtzionamendu automatizatua behar diren.

Dimentsio nagusiak

Diseinuaren ezaugarri nagusiak

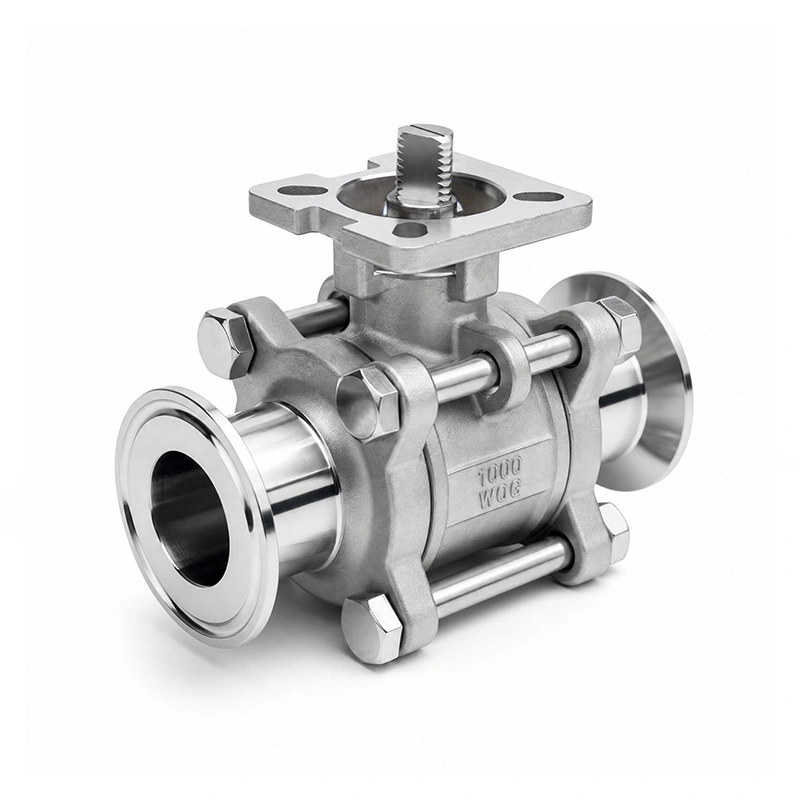

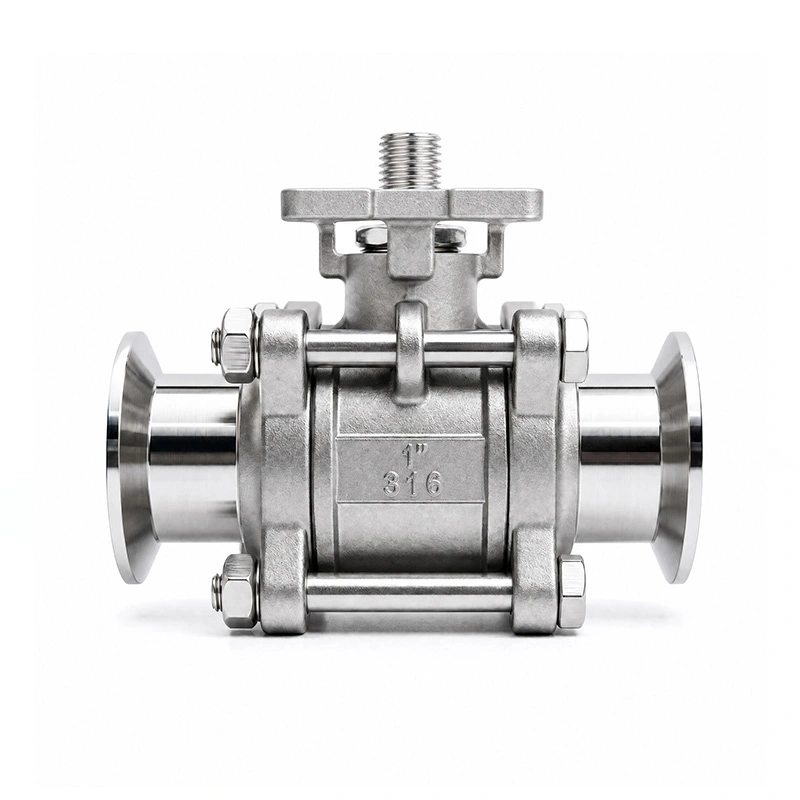

Hiru piezako balbularen eraikuntza

Hiru piezako gorputza balbula erdiko atal batek eta amaierako bi atalek osatzen dute. Hoditeria behar bezala isolatu eta balbula despresioa egin ondoren, gorputza ireki daiteke barne osagaiak ikuskatzeko edo ordezkatzeko. Egitura hau erabilgarria da eserlekuak, zigiluak edo barne-piezen aldizkako mantentze-lanak behar diren aplikazioetarako.

Tri-clamp konexioa

Tri-clamp konexioek besarkada eta juntura antolamendua erabiltzen dute hariztatu edo bridadun junturaren ordez. Konexio-metodo honek balbula instalatu edo kentzeko aukera ematen du, balbula zuzenean kanalizaziora soldatu gabe. Aplikatu beharreko junta-materiala eta konexio-dimentsioak prozesuko medioaren, tenperaturaren eta hodien zehaztapenaren arabera aukeratu behar dira.

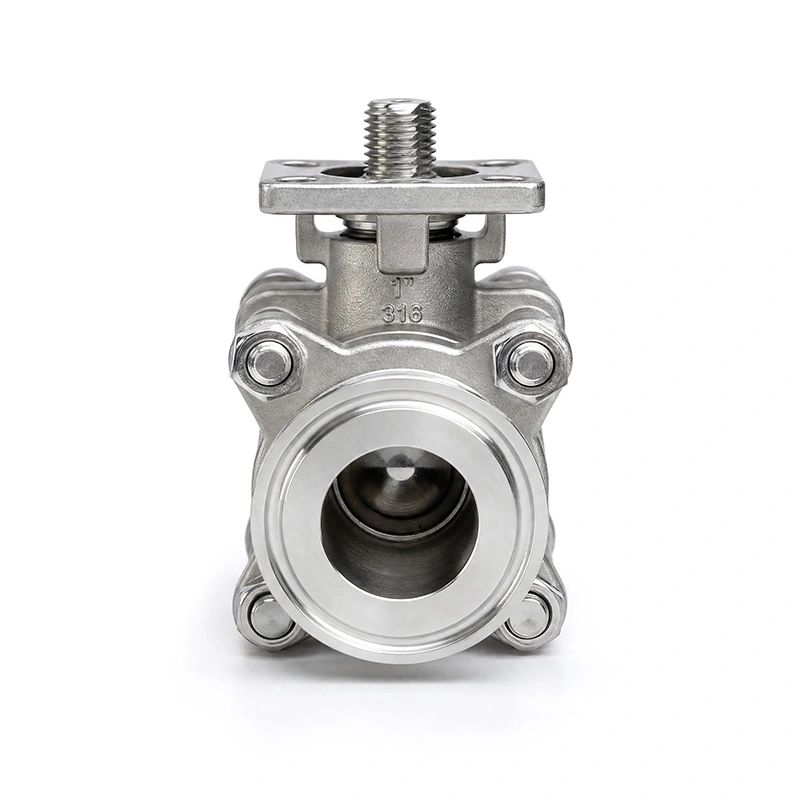

ISO 5211 Eragingailuen Muntaketa

ISO 5211 Muntatze Pad duen 3PC Guztiz Kapsulatutako Tri-clamp Balbula Balbula ISO 5211 eragingailu muntatzeko interfaze batekin diseinatuta dago. Horri esker, eragingailu pneumatiko edo elektriko bateragarriak balbulan zuzenean munta daitezke, ohiko muntaketa antolamendu bereizi batean oinarritu gabe. Eragingailuen hautapena balbularen tamainarekin, funtzionamendu-momentuarekin eta sistema kontrolatzeko eskakizunekin bat etorri behar da.

316 altzairu herdoilgaitzezko osagai bustiak

Gorputza ASTM A351 CF8M (316) gisa zehazten da, pilota eta zurtoina, berriz, ASTM A182 F316 gisa. Altzairu herdoilgaitzezko material hauek materialaren bateragarritasuna eta korrosioarekiko erresistentzia kontu garrantzitsuak diren fluido industrialeko aplikazioetarako egokiak dira. RPTFE eserlekuak PTFE% 15eko betegarriarekin konbinatzen du eta benetako ertainarekin eta funtzionamendu-tenperaturarekin ebaluatu behar da hautatu aurretik.

Aplikazioak

ISO 5211 Muntatze Pad duen 3PC Guztiz Kapsulatutako Tri-clamp Ball Balbula itxiera-balbula trinkoa, estilo sanitarioko konexioak eta aukerako aktuazio automatizatua behar duten kanalizazio-sistemetan erabil daiteke. Aplikazio-eremu tipikoak hauek dira:

Likidoen tratamendu orokorra

Fluido kimikoak maneiatzea

Urak tratatzeko instalazioak

Fabrikazio Industrial Arina

Hodietako sistema automatizatuak

Instalazioa eta Funtzionamendua

Tri-clamp instalazioa

Instalatu aurretik, baieztatu balbularen tamaina, konexioaren dimentsioak, junta-materiala eta presio-tenperatura eskakizunak hodiaren zehaztapenarekin bat datozela. Jarri balbula bat Tri-clamp konexioen artean, jarri juntura egokia eta finkatu juntura besarkadarekin. Konexioa lerrokatzea zuzena dela egiaztatu behar da sistema presioa egin aurretik.

Eragingailuen Instalazioa

ISO 5211 muntatzeko padak eragingailu pneumatiko edo elektriko bateragarrientzako interfazea eskaintzen du. Egiaztatu eragingailuaren muntaketa-eredua, ardatzaren dimentsioak eta beharrezkoa den eragiketa-momentua instalatu aurretik. Eragingailua balbula eta eragingailuaren fabrikatzailearen argibideen arabera instalatu eta egokitu behar da.

Mantentzea

Mantentze-lanak egin aurretik, isolatu balbula hodietatik eta askatu hondar presio guztia. Hiru piezako eraikuntzari esker, balbula gorputza ireki daiteke pilota, eserlekuak, zurtoina eta zigilatzeko osagaiak ikuskatzeko. Ordeztu gastatutako osagaiak pieza egokiekin eta egiaztatu balbularen zigilatzea eta funtzionamendu-egoera zerbitzuan jarri aurretik.

Hautaketa gogoetak

Balbula hau kanalizazio-sistema berri baterako hautatzean, kontuan izan funtzionamendu-erdia, presioa, tenperatura, hodien tamaina, konexio-dimentsioak eta behar den eragiketa-metodoa. Balbula-eserlekua eta zigilatzeko materialak prozesuko fluidoarekin bateragarri direla egiaztatu behar da. Aplikazio automatizatuetarako, aktuadorea balbularen eragile-momentuaren eta sistemaren kontrol-baldintzen arabera hautatu behar da.

Ohiko galderak

Q1: Zertarako erabiltzen da ISO 5211 Muntatze Pad duen 3PC guztiz kapsulatutako Tri-clamp Ball Balbula?

ISO 5211 Muntatze Pad-eko 3PC Guztiz Kapsulatutako Tri-clamp Bola Balbula bat hoditeria-sistemetan fluidoa pizteko / itzaltzeko erabiltzen da, non hiru piezako balbula gorputza, Tri-clamp konexioa eta eragingailuaren muntaketa interfazea behar diren. Eskuzko funtzionamendurako konfigura daiteke edo kontrol automatikorako eragingailu pneumatiko edo elektriko egoki batekin konbinatu daiteke.

2.G.: Zer eskaintzen du ISO 5211 muntatzeko padak?

ISO 5211 muntatzeko padak eragingailuen muntaketa interfaze estandarizatu bat eskaintzen du. Eragingailu pneumatiko edo elektriko bateragarriak munta daitezke ISO 5211 aplikagarriak diren muntaketa-dimentsioen arabera, eragingailuaren tamainaren eta balbularen momentuaren arabera.

Q3: Zeintzuk dira hiru piezako eraikuntzaren abantailak?

Hiru piezako eraikuntzak balbularen barneko osagaietara sarbidea ematen du kanalizazioa isolatu eta despresioa egin ondoren. Honek eserlekuak, zigiluak eta beste osagai erabilgarriak ikuskatzea eta ordezkatzea erraztu dezake, guztiz itxita dagoen pieza bakarreko gorputz batekin alderatuta.

Q4: Zein material erabiltzen dira balbula honetarako?

Gorputza ASTM A351 CF8M (316) da, pilota eta zurtoina, berriz, ASTM A182 F316. Eserlekua RPTFE da (PTFE+15%fv). Beste material konfigurazio batzuk eskuragarri daude eskaeran.

Q5: Balbula hau eragingailu pneumatiko edo elektrikoekin erabil daiteke?

Bai. ISO 5211 muntatzeko interfazea eragingailuak instalatzeko diseinatuta dago. Eragingailu egokia balbulen tamainaren, funtzionamendu-momentuaren, presioaren, tenperaturaren eta kontrol-sistemaren eskakizunen arabera hautatu behar da.

Q6: Zer egiaztatu behar da agindu aurretik?

Egiaztatu behar diren balbularen tamaina, konexio-dimentsioak, funtzionamendu-presioa, tenperatura, prozesu-erdia, eserlekuaren materiala eta eragiketa-metodoa. Sistema automatizatuetarako, eragingailuaren muntaketa-eredua eta beharrezko momentua ere baieztatu behar dira.
