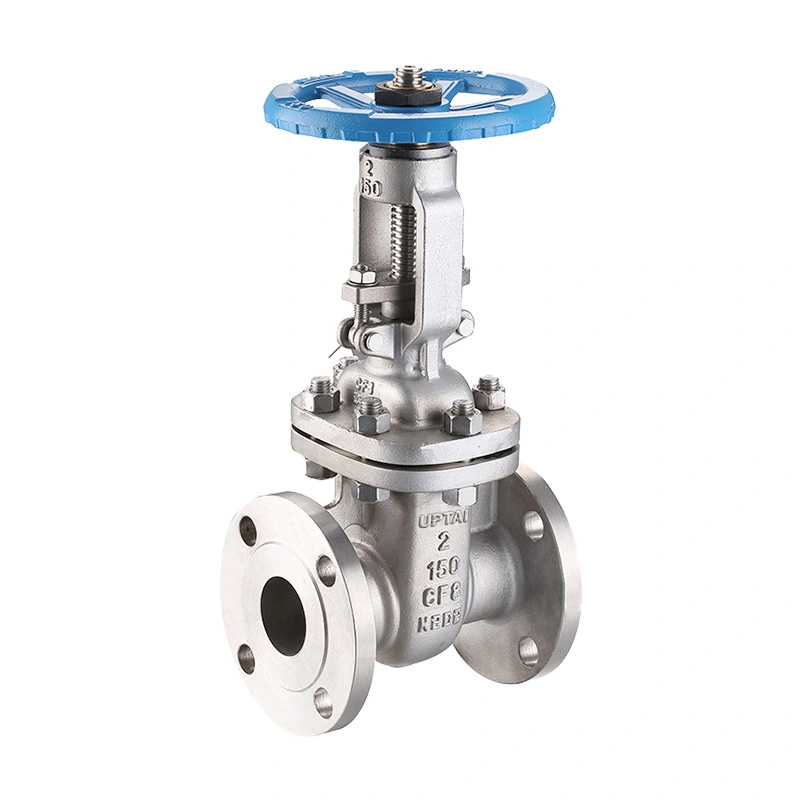

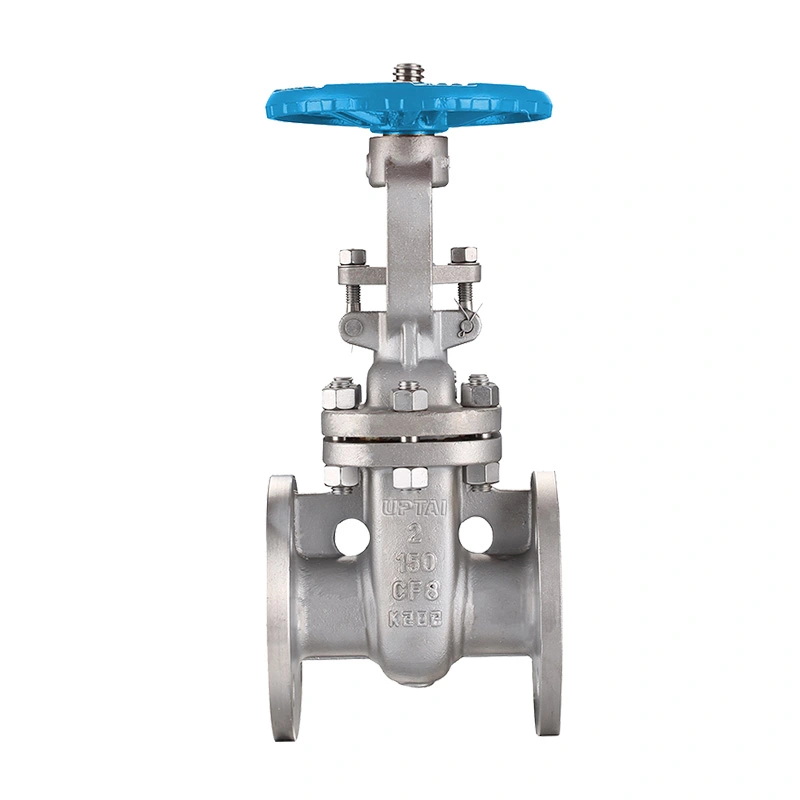

ANSI 150LB altzairu herdoilgaitzezko ate balbula

ANSI 150LB altzairu herdoilgaitzezko ate balbula kanalizazioa isolatzeko konfiguratuta dago, non hodi osoko fluxu-bidea eta altzairu herdoilgaitzezko balbula-gorputza behar diren. Atea bertikalki mugitzen da pasabidea irekitzeko edo ixteko, balbula hau egokia da normalean guztiz irekita edo guztiz itxita dagoen zerbitzua behar duten aplikazioetarako. Zerrendatutako konfigurazioak NPS 2"-tik 48"-ra hartzen du eta balbularen tamainaren arabera eskuko bolantea edo engranajea erabiltzen du.

Shangtaik balbula industrialak fabrikatzen ditu Wenzhou-n, Zhejiang-n, Txinan. Balbulen ekoizpenak materialaren prestaketa, mekanizazioa, osagaien muntaketa, presio probak, ikuskapena, markaketa eta azken ontziratzea barne hartzen ditu. Produktuen konfigurazioa hodiaren tamainaren, presio-klasearen, funtzionamendu-ertainaren, tenperaturaren, materialen eskakizunen, konexio estandarraren eta aplikagarriak diren proiektuaren zehaztapenen arabera baieztatu daiteke.

Dimentsio nagusiak

Ate-balbularen eraikuntza eta funtzionamendu-printzipioa

Balbulak hodiaren fluxuaren noranzkoarekiko perpendikularki bidaiatzen duen ate motako itxiera-elementua erabiltzen du. Atea guztiz altxatuta dagoenean, fluxu-pasabidea irekitzen da; atea jaisten denean, pasabidea itxi egiten da. Zuzeneko antolamendu hau normalean hoditeria isolatzeko hautatzen da, non presio-galera baxua guztiz irekita dagoen posizioan garrantzitsua den.

Ate-balbulak, orokorrean, isolamendurako pentsatuta daude, ohiko throttling beharrean. Balbula guztiz irekita edo guztiz itxita mantentzeak atearen eta eserlekuen gainazalen alferrikako higadura murrizten laguntzen du. Emaria erregulatzea beharrezkoa bada, balbula mota eta funtzionamendu-baldintzak bereiz ebaluatu behar dira.

Altzairu herdoilgaitzezko gorputza eta diskoa

Zerrendatutako gorputza eta diskoaren materialak ASTM A351 CF8 / CF8M dira. Altzairu herdoilgaitzezko kalifikazio hauek industria zerbitzuetarako hauta daitezke, non korrosioarekiko erresistentzia eta materialen bateragarritasuna kontuan garrantzitsuak diren. Benetako materiala prozesuko medioarekin, tenperaturarekin, presioarekin eta proiektuaren zehaztapenarekin bat etorri behar da.

F304 / F316 Zurtoina

Zurtoina ASTM A182 F304 / F316 gisa zehazten da. Zurtoinak eskuko bolantetik edo engranaje-eragiletik atearen eragile-indarra transferitzen du. Zurtoinaren materialaren hautaketa balbula-gorputzarekin, diskoarekin, eserlekuarekin, bilgarriarekin eta prozesu-euskarriarekin batera kontuan hartu behar da.

Stellite 6 eserlekuaren konfigurazioa

Zerrendatutako eserlekuaren konfigurazioak ASTM A182 F304 / ASTM A351 CF8M + Stellite 6 barne hartzen ditu. Stellite 6 aurpegi gogorra erabiltzen da, higaduraren aurkako erresistentzia eta eserlekuen kontaktua errepikatzen den gainazal aplikagarrietan. Eserlekuaren antolaketa zehatza balbularen tamainaren eta agindutako konfigurazioaren arabera baieztatu behar da.

150 Klaseko Presioa eta Brida Konexioa

Klase 150 izendapenak balbula-presio-klasea identifikatzen du aplikagarria den ASME presio-tenperatura balorazio sistemaren arabera. Ez da interpretatu behar 150 PSI-ko lan-presio finko gisa. Zerrendatutako gehienezko lan-presioa 285 PSI da, balbula espezifiko baterako onartzen den presioa materialaren, tamainaren, tenperaturaren eta aplikatzekoa den presio-tenperaturaren araberakoa den bitartean.

Balbulak RF bateragarriak diren brida-muturrak erabiltzen ditu. NPS 2"-tik 24"-rako, zerrendatutako konexio estandarra ASME B16.5 da, eta NPS 26" eta goragoko ASME B16.47 Serie A-rekin zehazten diren bitartean. Hodiaren bridaren neurriak, presio-klasea, junta-hautaketa, torlojuaren antolamendua eta aurpegiaren egoera egiaztatu behar dira instalatu aurretik.

Balbulen funtzionamendua eta tamaina hautatzea

Eragiketa-metodoa balbula tamainaren arabera aldatzen da. Zerrendatutako konfigurazioak 2"tik 16" bitarteko balbulen esku-gurpila erabiltzen du eta engranaje-operadore bat 18" eta tamaina handiagoetarako. Balbula handiagoek, oro har, eragile-momentu handiagoa behar dute, eta engranaje-mekanismoa egokia da diametro handiagoko hodien balbulen eskuz funtzionatzeko.

Eskuko bolantearen funtzionamendua

Esku-gurpilaren funtzionamenduak 2"tik 16" bitarteko zehaztutako balbula-tamainetarako tokiko kontrol zuzena eskaintzen du. Operadoreak bolantea ireki eta ixteko norabidearen arabera biratu behar du eta ez du kanpoko indar gehiegirik erabili behar erresistentzia anormalak gainditzeko.

Gear Operatzailea

18"-tik gorako balbulak engranaje-operadoreekin zehazten dira. Engranaje-kutxak abantaila mekanikoa eskaintzen du balbula handiagoak irekitzeko eta ixteko eta erabilgarria izan daiteke esku-gurpilaren zuzeneko funtzionamenduak gehiegizko indar eragilea behar duen tokietan.

NACE Zerbitzuaren gogoetak

Zerrendatutako konfigurazioak NACE MR0175 / ISO 15156 araua aipatzen du. Arau hauek petrolio- eta gas-ekoizpenean hidrogeno sulfuroa duten ingurune espezifikoetara jasaten diren ekipoen material-eskakizunekin lotuta daude. NACEren aplikagarritasuna benetako zerbitzu-ingurunearen, materialen eskakizunen, presioaren, tenperaturaren eta proiektuaren zehaztapenen arabera baieztatu behar da, balbula eredutik soilik hartu beharrean.

Garrantzitsuak izan daitezke zerbitzu garratz-aplikazioetarako, materialaren aukeraketa eta gogortasun-eskakizunak. Balbularen konfigurazio osoa, presioa duten materialak, mozketak, eserlekuak, zurtoina eta bustitako beste osagaiak barne, proiektuaren eskakizunen arabera berrikusi behar dira eskaera egin aurretik.

Industria aplikagarriak

Petrolio eta Gas Sistemak

Kanalizazioen isolamendurako erabiltzen da, korrontearen erdialdean, finketa eta petrokimiko aplikazioetan, non hautatutako altzairu herdoilgaitzezko materialak eta presio-klaseak zerbitzu-baldintzekin bateragarriak diren.

Prozesamendu kimikoa

Fluido kimiko eta prozesu bateragarriak isolatzeko egokia. Gorputza, diskoa, zurtoina, eserlekua eta bestelako materialen hautaketak konposizio kimikoarekin, kontzentrazioarekin, funtzionamendu-tenperaturarekin eta presioarekin egiaztatu behar dira.

Ura eta Hondakin-Urak

Aukeratutako ura banatzeko, tratamendurako, erabilgarritasunerako eta prozesuko uren kanalizazioetarako aplikagarria, non bridadun isolamendu-balbula behar den.

Potentzia eta Utilitate Sistemak

Industria-zerbitzuen kanalizazioetan, energiarekin lotutako sistemetan, HVAC zerbitzuetan eta beste fluidoen aplikazio bateragarrietan isolatzeko erabil daiteke, zehaztutako presio- eta tenperatura-mugetan.

Hautaketa gogoetak

Hodiaren tamaina:Egiaztatu hodiaren tamaina nominala eta beharrezko balbularen tamaina eskaera egin aurretik. Diametro handiko balbulak instalatzeko eta funtzionatzeko espazio erabilgarri dagoen egiaztatu behar dira.

Presio klasea:Ziurtatu 150 Klasea eta zerrendatutako gehienezko lan-presioa egokiak direla hodiaren benetako presiorako funtzionamendu-tenperaturan.

Bateragarritasun ertaina:Egiaztatu altzairu herdoilgaitzezko gorputzaren, diskoaren, zurtoinaren, eserlekuaren, bilgarrien eta bustitako beste materialen prozesuko medioarekin bateragarritasuna.

Konexio estandarra:Egiaztatu brida estandarra, RF aurpegia, torloju-zuloen antolamendua, junta-mota eta aurrez aurreko eskakizunak kanalizazio-planekin alderatuta.

Eragiketa-metodoa:Egiaztatu esku-gurpila edo engranajearen funtzionamendua beharrezkoa den balbulen tamainaren, instalazioaren posizioaren, erabilgarri dagoen espazioaren eta behar den eragiketa-momentuaren arabera.

Sour-zerbitzuaren baldintzak:Balbula gas garratza edo beste H₂S-a duen zerbitzua, materialaren eta fabrikazioaren berrespenerako NACE edo proiektuaren zehaztapen aplikagarria eman.

Instalazioa eta Mantentze-lanak

Instalatu aurretik, ikuskatu balbula, briden aurpegiak, zigilatzeko gainazalak eta babes-estalkiak garraioan kaltetuta daudela. Hoditeria behar bezala lerrokatuta egon behar da, kanpoko hodien kargak beharrezkoak ez diren transferitzeko

Ohiko galderak

Q1: Nola desberdintzen da ate-balbula bat hodiaren isolamenduan bola-balbula batekin?

Ate-balbula batek lineal-mugitzen duen ate bat erabiltzen du kanalizazioa irekitzeko edo ixteko, eta bola-balbulak biraka egiten duen bola bat erabiltzen du. Ate-balbulak normalean hodiak isolatzeko aukeratzen dira, non zuzeneko fluxu-bidea eta fluxu-erresistentzia nahiko baxua behar diren guztiz irekita dagoen posizioan.

Q2: Zer egiaztatu behar da ate-balbula funtzionatzen zaila bada?

Egiaztatu kanalizazioa behar bezala lerrokatuta dagoen, zurtoina eta funtzionamendu-mekanismoa garbi eta koipeztatuta dauden zehaztutako moduan, eta gehiegizko presioak edo gordailuak atearen mugimenduari eragiten dioten. Erresistentzia anormala geratzen bada, balbula isolatu eta ikuskatu behar da kanpoko palanka gehigarriarekin behartu beharrean.

Q3: Nola gorde behar da altzairu herdoilgaitzezko ate balbula bat instalatu aurretik?

Balbula leku garbi eta lehor batean gorde behar da, brida babesleak bere lekuan mantenduta. Saihestu substantzia korrosiboak, gehiegizko hezetasuna, inpaktua eta barne zigilatzeko gainazalen kutsadura. Balbula handiak ere behar bezala eutsi behar dira biltegiratzean eta manipulatzean.

4.G.: Zerk sor ditzake ihesak ate balbula bat instalatu ondoren?

Arrazoi posibleak honako hauek dira: zigilatzeko gainazal kaltetuak, juntagailuen instalazio desegokia, balbularen barneko material arrotzak, ixteko eragiketa okerra edo kanalizazioaren lerrokadura arazoak. Benetako kausa ikuskapen eta presio proben bidez zehaztu behar da sistema segurtasunez isolatu ondoren.

5.G.: ANSI 150LB altzairu herdoilgaitzezko ate balbula bat hornitu al daiteke kanalizazio-marrazki baten arabera?

Bai. Balbulen tamaina, aurrez aurreko neurriak, briden antolamendua, funtzionamendu-posizioa, materialaren konfigurazioa eta beste konexio-baldintzak kanalizazio-plan baten arabera berrikusi daitezke ekoizpena baino lehen. Hau bereziki erabilgarria da ordezko balbulak eta instalazio dimentsio finkoak dituzten proiektuetarako.

Q6: Balbula lehendik dagoen ate balbula baten ordezko gisa erabil al daiteke?

Bai, baldin eta ordezko balbula behar den tamainarekin, presio-klasearekin, aurrez aurreko dimentsioarekin, brida-konexioarekin, materialaren zehaztapenarekin, funtzionamendu-metodoarekin eta instalazio-espazioarekin bat datorrena. Lehendik dauden balbulen marrazkiak, plakaren informazioa edo dimentsioko datuak erabil daitezke konfigurazioa berresteko.

Q7: Nola mantendu daiteke balbularen zerbitzu-bizitza?

Funtzionatu balbula zehaztutako presio- eta tenperatura-mugetan, saihestu alferrikako ziklo errepikatuak, mantendu zurtoina eta funtzionamendu-mekanismoa egoera egokietan eta ikuskatu balbula aldian-aldian kanalizazioaren mantentze-lanaren arabera. Isuri edo funtzionamendu-erresistentzia anormal oro berehala ikertu behar da.

Q8: Zer informazio tekniko baieztatu behar da eskaera egin aurretik?

Funtsezko informazioak honako hauek dira: tamaina nominala, presio-klasea, amaierako konexioa, aurrez aurreko dimentsioa, gorputz- eta moztura-materialak, eserlekuaren konfigurazioa, funtzionamendu-metodoa, zerbitzu-euskarria, presioa, tenperatura, aplikagarriak diren estandarrak eta ikuskapen edo dokumentazio-baldintza berezi oro.
