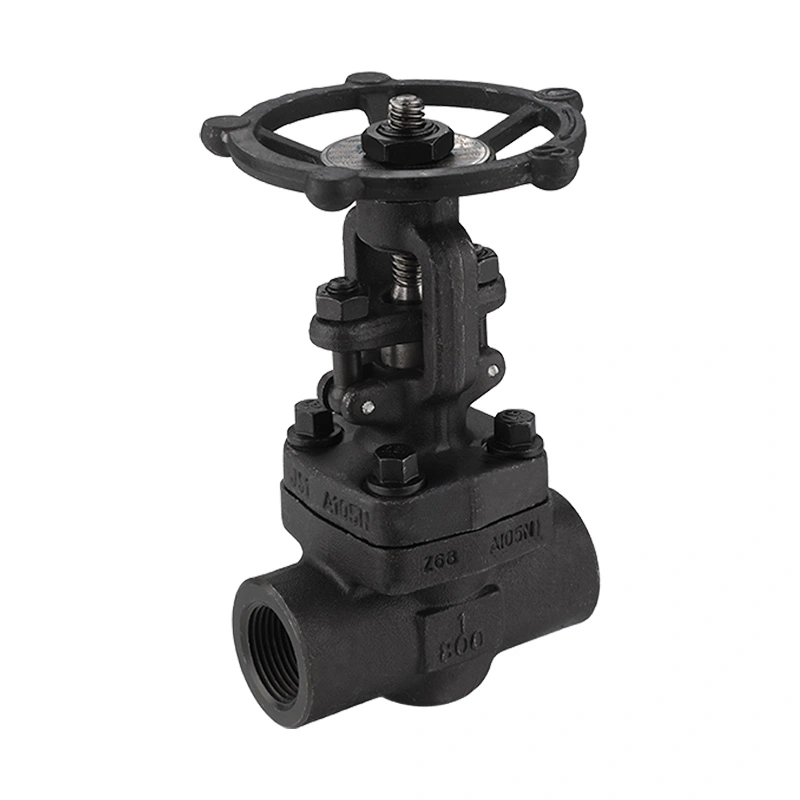

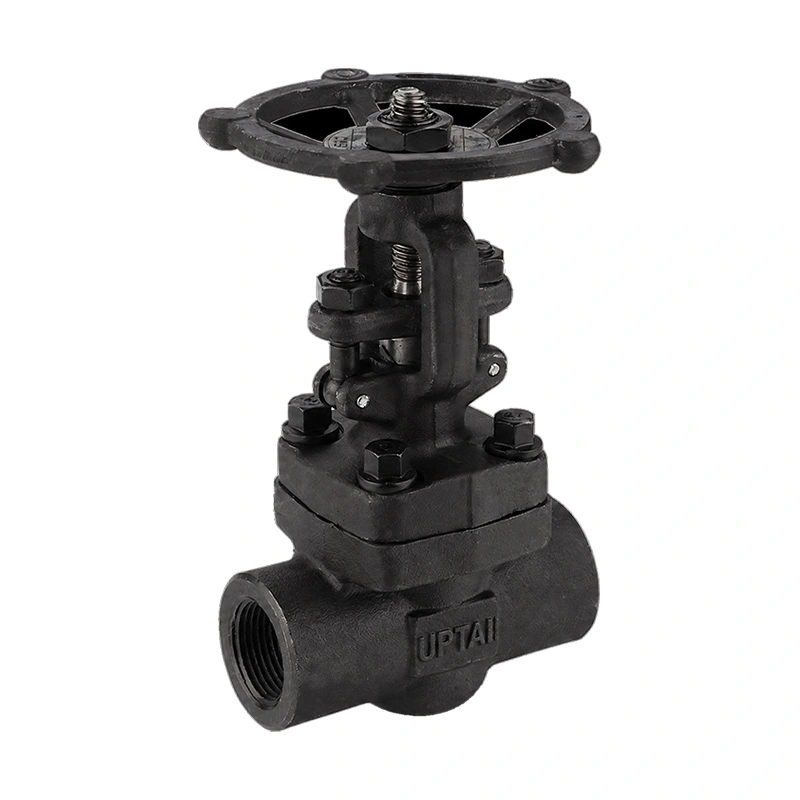

Forjatutako karbono altzairuzko ate balbula 800LB

Forged Carbon Steel Gate Valve 800LB hodi txikiko hodi industrialetarako forjatutako ate balbula bat da. ASTM A105N gorputza, OS&Y zurtoinaren antolaketa, torlojudun boneta eta esku-gurpilaren funtzionamendua erabiltzen ditu. NPT, BSP eta socket-soldadura konexioak eskuragarri daude hoditeria konfigurazio desberdinetarako.

Shangtaik balbula industrialak fabrikatzen ditu Wenzhou-n, Zhejiang-n, Txinan. Produkzio-prozesuak mekanizazioa, muntaia, presio-probak, ikuskapena, markaketa eta ontziratzea barne hartzen ditu. Balbulen zehaztapenak behar diren tamaina, konexio, medio, presioa, tenperatura eta material eskakizunetatik berretsi daitezke.

Dimentsio nagusiak

Balbula Eraikuntza

Balbulen gorputza ASTM A105N karbono altzairu forjatuarekin egina dago. Bonoa gorputzera torlojututa dago, barruko ataletara sarbidea ahalbidetuz, linea isolatu eta despresioa egin ondoren.

OS&Y zurtoina

Kanpoko Torlojua eta Uztarria diseinuak zurtoina balbula gorputzetik kanpo jartzen du. Funtzionamenduan zehar zurtoinaren mugimendua ikus daiteke, eta horrek balbularen posizioaren ikusmen-adierazpen sinplea ere ematen du.

Ziri sendoa

Ziria bertikalki mugitzen da fluxu-pasabidea ixteko. Ate-balbula isolamendu-zerbitzurako pentsatuta dago eta normalean guztiz irekita edo guztiz itxita dagoen posizioan funtzionatzen du.

Zurtoina eta eserlekuaren materialak

Zerrendatutako zurtoinaren materiala ASTM A182 F6a da. Diskoa ASTM A-276 Gr-en eskuragarri dago. 420 aukerako Stellite 6 gogorreko konfigurazio batekin, zerrendatutako eserlekuaren materiala ASTM A-276 Gr da. 410.

Presioa eta Tenperatura

Balbula CL800 baloratu du 1975 PSI-ko gehienezko lan-presioarekin. Aplikatzen den lan-presioa tenperaturaren, materialaren, tamainaren eta dagokion presio-tenperaturaren araberakoa da. Balbula benetako funtzionamendu-baldintzak erabiliz hautatu behar da presio-klasea bakarrik baino.

Zerrendatutako tenperatura-tartea -29ºc + 425ºc da. Eserlekua, zurtoina, ontziratzea eta barneko beste material batzuk bateragarritasuna egiaztatu behar da balbula tenperatura altuetan erabiltzen denean.

Amaitu konexio-aukerak

Balbula NPT, BSP edo socket-sold muturrekin horni daiteke. Konexioak kanalizazioaren zehaztapenarekin eta instalazio metodoarekin bat etorri behar du.

NPT

NPT hariztatutako muturrak zerrendatutako ASME B1.20.1 konexio estandarraren arabera zehazten dira. Hariaren tamaina eta lotzeko osagaiak instalatu aurretik egiaztatu behar dira.

BSP

BSP muturrak eskuragarri daude BSP hari bateragarriak erabiltzen dituzten kanalizazio sistemetarako. Beharrezko hariaren konfigurazioa berretsi behar da eskaera egiterakoan.

Socket Weld

Socket-sold-muturrak egokiak dira hodi txikiko hodietarako, soldadura konexioa behar den tokietan. Soldadura-prozedurek hodiaren zehaztapena aplikatu behar dute.

NACE eskakizunak

Zehaztapenak NACE MR0175 / ISO 15156 zerrendatzen ditu. Zerbitzu garratza-aplikazioetarako, balbulen materialak eta fabrikazio-eskakizunak zerbitzu-baldintzen eta proiektuaren zehaztapenen arabera berrikusi behar dira.

NACE betetzea eskatzen denean, beharrezkoak diren materialen kalifikazioak, gogortasun-mugak, ikuskapen-eskakizunak eta dokumentazioa berretsi behar dira ekoizpena baino lehen.

Aplikazio tipikoak

Petrolioa eta gasa:Hodi txikiko isolamendu-puntuak ibaian gora, behera eta prozesuko hodietan.

Fintzea eta Petrokimika:Eskuzko isolamendua behar duten prozesu-lerroak, zerbitzu-hoditeria eta ekipoen konexioak.

Energia sortzea:Hautatutako lurrun, galdara eta zerbitzu-lerroak zehaztutako presio- eta tenperatura-mugetan.

Ekipamendu industriala:Hodigintza-multzoak eta prozesu-ekipoak trinkotzea, hariztatutako edo socket-soldadura-konexioak erabiliz.

Hautaketa Puntuak

Egiaztatu balbularen tamaina, konexio mota, funtzionamendu-presioa, tenperatura, ertaina eta materialaren eskakizunak eskatu aurretik. Zerbitzu garratz-aplikazioetarako, eman aplikagarria den NACE zehaztapena. Haridun konexioetarako, berretsi hari mota eta tamaina. Socket-soldadura konexioetarako, berretsi hodien dimentsioak eta soldadura-baldintzak.

Balbula isolatzeko pentsatuta dago. Aplikazioak etengabeko fluxua erregulatzea eskatzen badu, funtzionamendu-metodoa eta balbula mota berrikusi behar dira hautatu aurretik.

Instalazioa eta Mantentze-lanak

Ikuskatu balbula eta konexio muturrak instalatu aurretik. Mantendu barruko gainazalak garbi eta kendu babes-estalkiak balbula instalatzeko prest dagoenean soilik.

Haridun konexioak zehaztutako zigilatzeko metodoa erabiliz muntatu behar dira gehiegi estutu gabe. Socket-soldadura bertsioetarako, soldadura-prozedurak bero-sarrera kontrolatu behar du eta aplika daitezkeen hoditeria-baldintzak jarraitu behar ditu.

Instalatu ondoren, maneiatu eskuko bolantea eta egiaztatu irekitzeko eta ixteko ibilbide osoa. Mantentze-lanak egin aurretik, isolatu eta kendu presiorik gabeko kanalizazioa. Ikuskapenak zurtoina, paketatze-eremua, boneta-konexioa, esku-gurpila eta zigilatzeko gainazalak izan behar ditu.

Probak eta Dokumentazioa

Balbula API 602 arabera diseinatu eta fabrikatu da, API 598 probak eta ikuskapenak zehaztuta. Ikuskapenak materialaren egiaztapenak, dimentsioko ikuskapena, oskolaren probak, eserlekuen ihesaren probak, funtzionamenduaren egiaztapenak eta azken ikuskapena izan ditzake.

Materialaren informazioa, dimentsio-datuak, marrazkiak, ikuskapen-erregistroak eta proba-dokumentazioa eskakizunen arabera eman daitezke.

Ohiko galderak

Q1: Zer da forjatutako karbono altzairuzko ate balbula 800LB?

A Forged Carbon Steel Gate Balbula 800LB presio handiko hodi txikiko hodietarako forjatutako ate balbula bat da. Karbono altzairuzko forjatuzko gorputz bat eta ate-motako ixteko elementu bat erabiltzen ditu kanalizazioak isolatzeko. Zerrendatutako konfigurazioak OS&Y funtzionamendua, torlojudun boneta, esku-gurpilaren funtzionamendua eta NPT, BSP edo socket-soldadura konexioak barne hartzen ditu.

2.G.: Zein da OS&Y baten eta ezkutuko zurtoinaren diseinuaren arteko aldea?

OS&Y diseinuan, zurtoina balbularen gorputzetik kanpo kokatzen da eta funtzionamenduan zehar nabarmen mugitzen da. Ezkutuko zurtoinaren diseinuak zurtoinaren mugimendua balbula gorputzaren barruan mantentzen du. OS&Y antolaketari esker, gutxi gorabeherako balbularen posizioa errazago identifikatzen da.

Q3: Noiz hautatu behar da socket-soldadura konexioa?

Socket-soldadura-muturrak kontuan hartu daitezke hodi txikiko hodi-sistemetarako, soldadura konexioa behar den. Hodiaren tamaina, hormaren lodiera, soldadura-prozedura eta proiektuaren hodiaren estandarra berretsi behar dira hautatu aurretik.

Q4: Balbulak lubrifikazio erregularra behar al du?

Lubrifikazio-baldintzak balbula diseinuaren eta funtzionamendu-baldintzen araberakoak dira. Zurtoina eta funtzionamendu-osagaiak fabrikatzailearen mantentze-argibideen arabera mantendu behar dira, eta ez zaie lubrifikatzaile desegokiak aplikatu behar zigilatzeko osagaiei.

5.G.: Zerk eragin dezake kanpo-ihesak zurtoinaren inguruan?

Zurtoinaren eremuaren isurketak paketatzearen egoerarekin, zurtoinaren gainazaleko egoerarekin, doikuntza desegokiarekin edo osagaien higadurarekin erlazionatu daitezke. Balbula isolatu eta kendu egin behar da paketatze-eremua ikuskatu edo zaindu aurretik.

Q6: Balbula hau pertsonalizatu al daiteke beste material batzuekin?

Beste material konfigurazio batzuk eskuragarri daude eskaeran. Beharrezko gorputza, diskoa, zurtoina, eserlekua eta bestelako materialak medio, presioa, tenperatura, korrosio baldintzen eta aplikagarriak diren estandarren arabera zehaztu behar dira.

7.G.: Zer informazio eman behar da aurrekontu baterako?

Mesedez, eman balbula-tamaina, konexio mota, ertaina, funtzionamendu-presioa, tenperatura, kantitatea, material-eskakizunak, NACE-ren eskakizunak, hala badagokio, eta aplikagarriak diren marrazkiak edo proiektuaren zehaztapenak.
