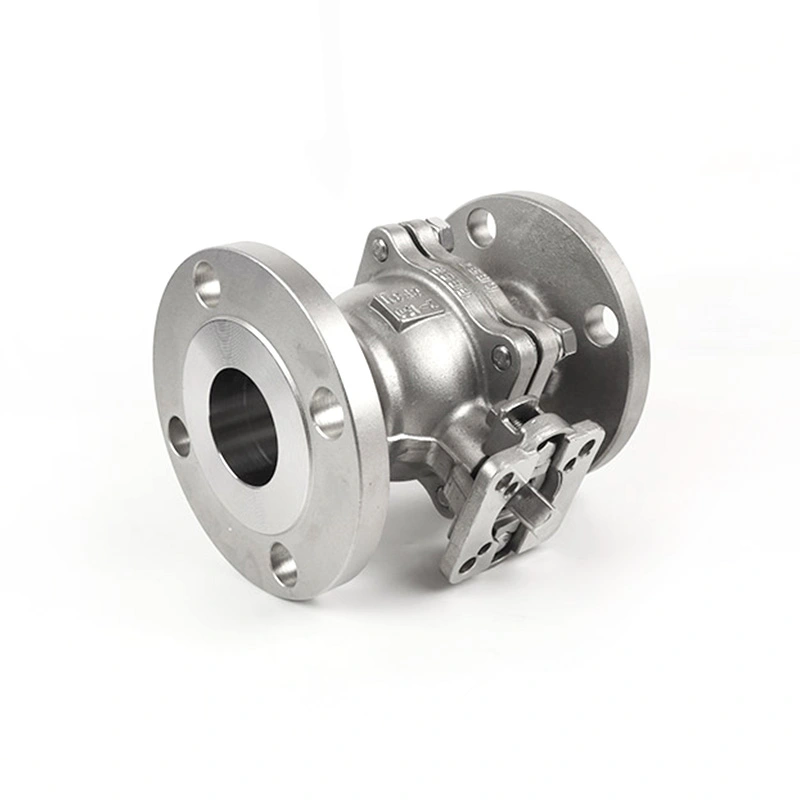

ANSI Klase 150 Flanged Ball Balbula ISO 5211 Oinarriarekin Eragingailurako

Hoditeria automatikoki isolatzeko, balbularen konfigurazioak hoditeria estandarra, presio-klasea, konexio-dimentsioak eta eragingailuaren interfazearekin bat etorri behar du. Eragingailurako ISO 5211 Oinarria duen ANSI Klase 150 bola-balbulak 150 klaseko konexio flanged bat konbinatzen du ISO 5211 muntatzeko interfazearekin, balbula eskuzko funtzionamendurako edo bira zatiko aktuazio pneumatiko eta elektrikorako konfiguratzeko aukera emanez. Benetako balbula eta eragingailuaren konbinazioa behar den momentuaren, funtzionamendu-baldintzen eta hodiaren konfigurazioaren arabera hautatu behar dira.

Shangtaik bola balbula industrialak fabrikatzen ditu Wenzhou-n, Zhejiang-n, Txinan. Produkzioak mekanizazioa, muntaia eta presio-probak hartzen ditu, material eta dimentsio-baldintzak aplikatu beharreko produktuaren zehaztapenaren arabera egiaztatuta. Marrazkiak, materialaren eskakizunak eta eragingailuaren informazioa berrikusi daitezke balbula konfigurazio zehatz bat behar denean.

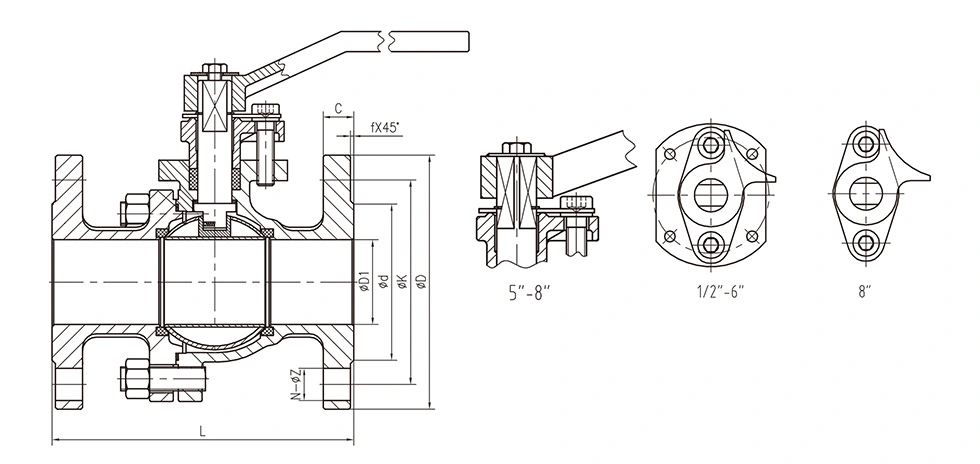

Dimentsio nagusiak

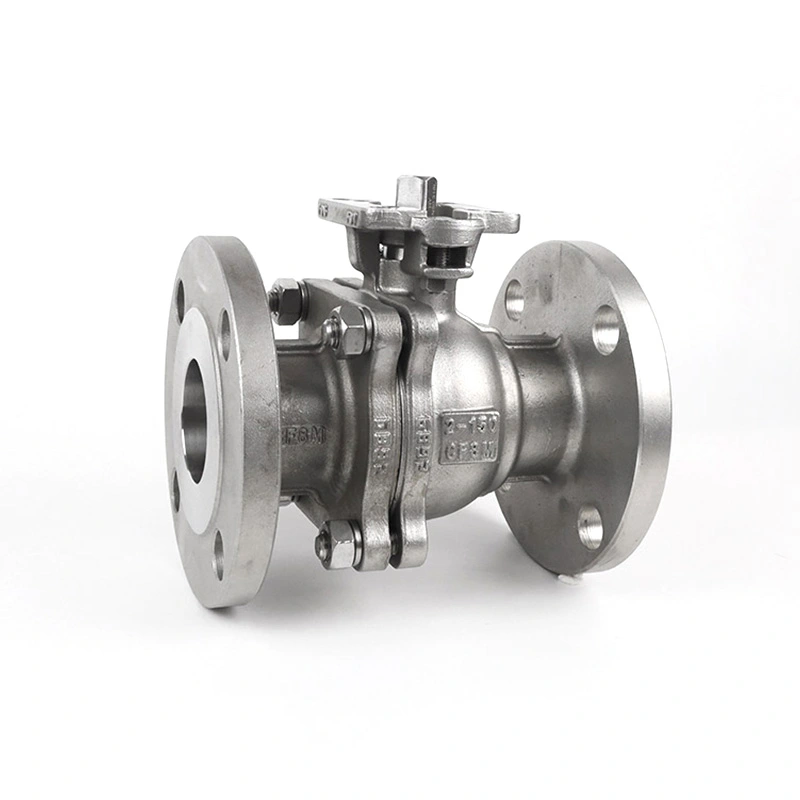

Balbulen Eraikuntza eta Eragile Interfazea

Balbulak gorputz flanged bat erabiltzen du RF kanalizazio-brida bateragarrietara konektatzeko. 316 altzairu herdoilgaitzezko gorputza, F316 bola eta F316 zurtoina zehaztapen nagusian zerrendatutako lehen materialaren konfigurazioa eskaintzen dute, RPTFE eserlekua, berriz, eserlekuaren materiala funtzionamendu-erdibidearekin eta tenperaturarekin bateragarria den aplikazioetarako.

ISO 5211 muntatzeko oinarriak interfaze estandarizatu bat eskaintzen du bira zatiko eragingailu bateragarriak edo tarteko muntaketa antolamendu bat eransteko. ISO 5211-ek eragingailuaren eranskinaren brida eta gidatze-osagaien dimentsioak zehazten ditu, beraz, eragingailuaren interfazea balbularen muntaketa-tamainarekin eta behar den eragiketa-momentuarekin bat etorri behar du, balbula tamainaren arabera hautatu beharrean.

Zerbitzu automatizaturako, balbula-momentua, eragingailuaren irteera, muntatzeko interfazea, biraketa-norabidea eta eskuragarri dagoen potentzia edo aire-hornidura berretsi behar dira muntatu aurretik. Muga-etengailuak, solenoide balbulak, posizionatzaileak eta beste kontrol-osagarriak automatizazio-sistemaren arabera hauta daitezke.

Materialaaak eta osagaien konfigurazioa

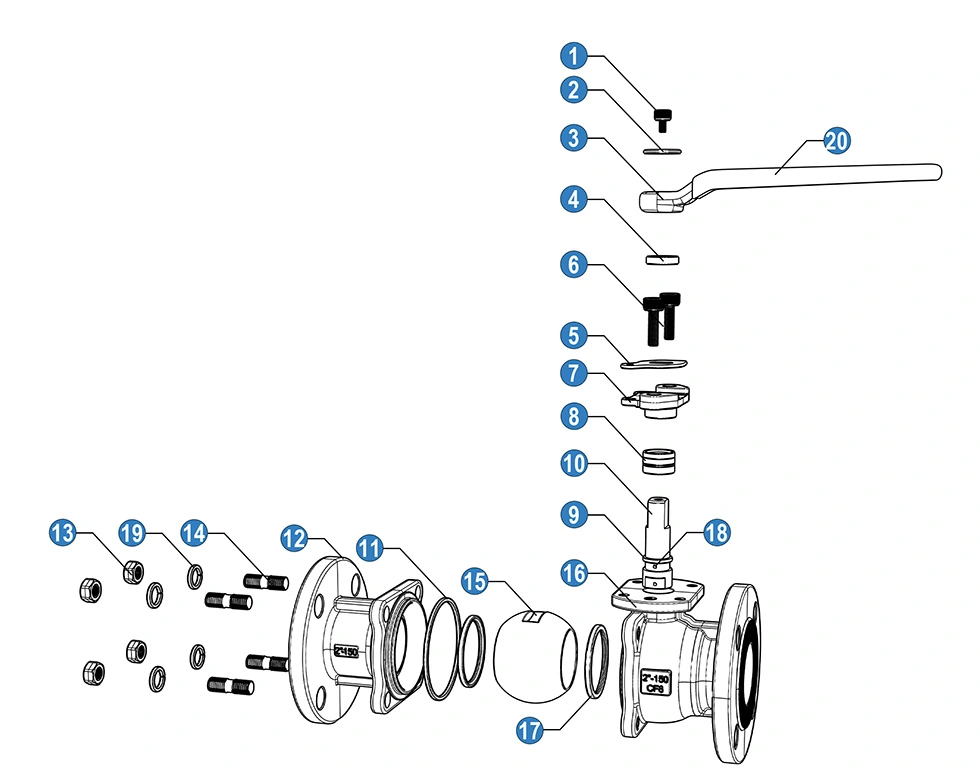

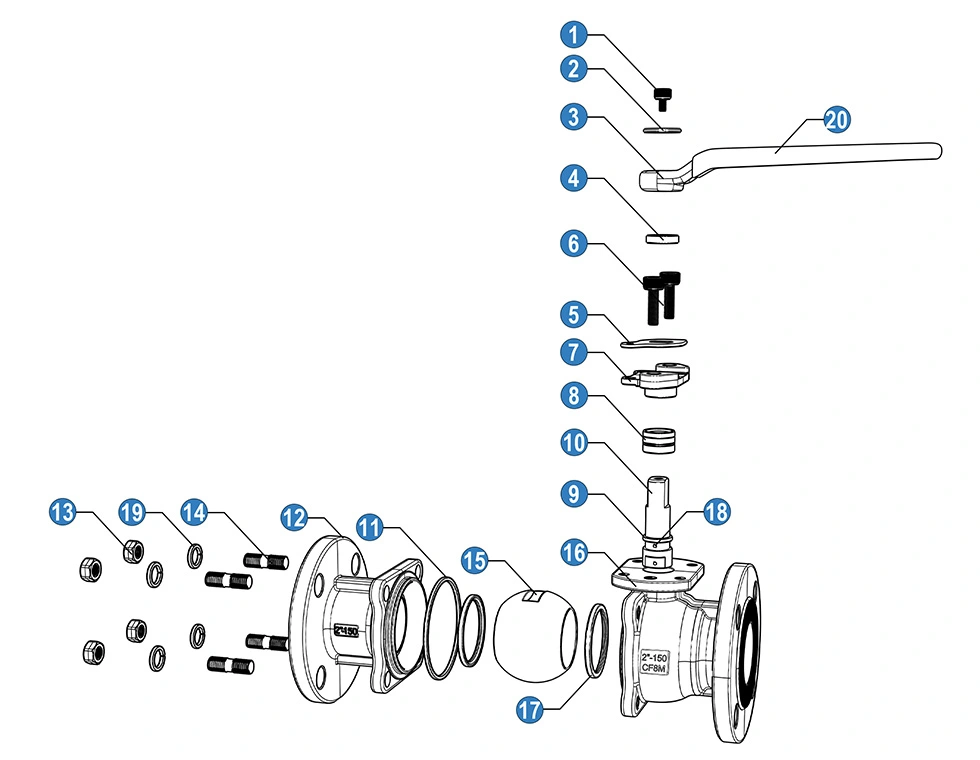

Goiko osagaien zerrendak materialaren konfigurazio bat adierazten du. Produktuaren zehaztapenak 316 altzairu herdoilgaitzezko konfigurazioa ere eskaintzen du, hezetutako osagaiak behar diren korrosioarekiko erresistentzia eta zerbitzu baldintzen arabera hautatzea ahalbidetuz. Materialen hautaketa benetako erosketaren zehaztapenen eta fluidoen bateragarritasun-baldintzen arabera baieztatu behar da.

Neurri orokorrak:

Ezaugarri nagusiak

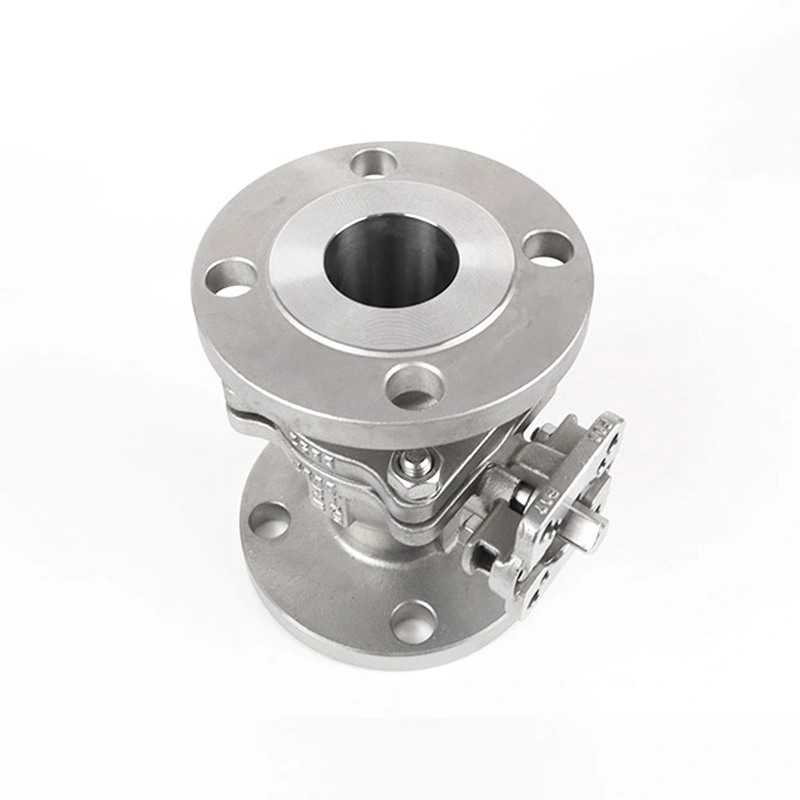

150. Klaseko Bridadun Hodiaren Konexioa

RF flanged muturreko konfigurazioak balbularen eta kanalizazioaren arteko torlojudun konexioa eskaintzen du. Brida-tamaina, torloju-zuloen antolamendua, aurre-mota eta erlazionatutako dimentsioak parekatu behar dira kanalizazio-bridarekin instalatu aurretik. ASME B16.5-ek NPS 1/2 eta NPS 24 bitarteko hodi-bridak eta bridadun osagarriak estaltzen ditu eta 150 klaseko brida-neurriak eta presio-tenperatura-eskakizunak barne hartzen ditu.

ISO 5211 Eragingailuen Muntaketa

Eragingailua muntatzeko interfazea bira zatiko automatizaziorako pentsatuta dago. ISO 5211-ek eragingailu bateragarriak balbula industrialetara konektatzeko erabiltzen diren eranskin-interfazearen dimentsioak eta gidatzeko osagaien dimentsioak definitzen ditu. Hortaz, muntaketa-tamaina eta eragingailuaren irteera egiaztatu behar dira balbularen eragile-momentuarekin batera.

Altzairu herdoilgaitzezko presio-mugako osagaiak

Zehaztapen nagusiak ASTM A351 CF8M (316) gorputzerako, ASTM A182 F316 bola eta zurtoinerako eta RPTFE eserlekuarako erabiltzen ditu. Material-konbinazio hau ura, petrolioa, gasa eta beste euskarri bateragarri batzuetarako kontuan har daiteke, non hautatutako materialek beharrezko baldintza kimiko eta tenperatura baldintzak betetzen dituztenean.

Piztu/Itzali laurdeneko eragiketa

Bola-balbulak bira laurdeneko mekanismoa erabiltzen du irekita eta itxitako posizioen artean mugitzeko. Batez ere isolamendu-zerbitzurako pentsatuta dago, etengabeko murrizketa baino. Emaria erregulatzea beharrezkoa bada, balbula, eserlekua eta funtzionamendu-baldintzen egokitasuna ebaluatu behar da hautatu aurretik.

Eraikuntza antiestatikoa

Materialaaen zerrendetan balbula konfiguratzeko gailu antiestatiko bat dago. Aplikazioak errendimendu antiestatikoa eskatzen duenean, balbularen zehaztapen osoa eta aplikatzekoak diren proba-baldintzak eskaeraren dokumentazioarekin berretsi behar dira.

Aplikazio tipikoak

Uraren tratamendua:Ur-lerro bateragarriak, prozesu-ekipoak eta tratamendu-patinak isolatzeko egokia, brida-konexioa behar den tokietan.

Petrolio eta gas sistemak:Balbulako materialek, presio-klaseak eta zigilatzeko konfigurazioak zerbitzu-eskakizunak betetzen dituztenean, petrolio- eta gas-hodi bateragarrietarako aplika daiteke.

Prozesamendu kimikoa:Prozesu-fluidoak isolatzeko erabil daiteke gorputza, bola, zurtoina, eserlekua eta junta-materialak kimikoki bateragarriak direnean medioarekin.

Prozesu Industrialeko Ekipamendua:Eragingailuaren muntaketa-interfazeari esker, balbula urruneko ireki/itxi kontrola behar duten irristagailu, kolektore eta ekipo automatizatuetan sar daiteke.

Hodiaren isolamendu orokorra:150 Klaseko bridadun bola-balbula eta eskuz edo automatikoki ixteko eragiketa behar duten hodigintza-sistemetarako egokia.

Eragingailuen hautaketa

Eragingailuaren hautaketa balbularen behar den eragiketa-momentuan oinarritu behar da, hodiaren tamaina nominalean baino. Balbulen tamainak, eserlekuaren materialak, presio diferentzialak, ertainak, tenperaturak eta funtzionamendu-maiztasunak eragin ditzakete momentu-eskakizunean.

Eraginketa pneumatikorako, berretsi eskuragarri dauden aire-presioa, eragingailuaren irteera-momentua, huts-posizioa eta kontrol-osagarriak. Eraginketa elektrikorako, egiaztatu behar diren momentua, elikadura-hornidura, funtzionamendu-zikloa eta feedback-eskakizunak. ISO 5211 muntatzeko interfazeak hautatutako eragingailu eta akoplamendu antolamenduarekin bat etorri behar du.

Hautaketa eta Instalazioari buruzko gogoetak

Eskaera egin aurretik, berretsi tamaina nominala, 150 klaseko presio-klasea, brida-dimentsioak, RF aurrea, funtzionamendu-presioa, tenperatura, gorputz ertaina eta beharrezko materialak. Balbula automatizatuetarako, eman eragingailu mota, beharrezko momentua, muntatzeko interfazea eta kontrol baldintzak.

Instalatu aurretik, ikuskatu brida-aurpegiak eta balbula-muturrak kalteak edo kutsadurarik ez dauden. Lerrokatu elkartze-bridak behar bezala eta estutu torlojuak uniformeki juntura egoki bat eta aplikatzekoa den instalazio-prozedura erabiliz. Saihestu hoditeria balbularen gorputzetik lerrokatzera behartzea.

Eragilea instalatu ondoren, egiaztatu biraketa-noranzkoa eta ireki/itxi mugak balbula zerbitzuan jarri aurretik. Eragingailu edo engranaje-kaxa astunak behar bezala eusten dira behar den tokian, kanpoko gehiegizko kargak balbula muntatzeko interfazera transferitu ez daitezen.

Erabilera-neurriak

Erabili balbula zehaztutako presio- eta tenperatura-mugetan. Produktuen taulako 285PSI balioa ez da neurri eta tenperatura bakoitzerako onartzen den presio unibertsal gisa tratatu behar; presio-tenperatura balorazio aplikagarria benetako konfiguraziorako berretsi behar da.

Garbitu hoditeria martxan jarri aurretik, hondakinak balbulan sartzeko eta eserlekua edo zigilatzeko gainazalak kaltetzeko aukera murrizteko.

Ez erabili bola-balbula etengabeko strottling egiteko, aplikazioa hautatutako eserlekurako eta funtzionamendu-baldintzetarako teknikoki ebaluatu ez bada.

Mantentze-lanak egin baino lehen, isolatu eta despresurizatu hoditeria eta ziurtatu balbula zerbitzua segurua dela. Balbula automatizatuetarako, deskonektatu edo isolatu eragingailuaren potentzia edo kontrol-iturri aplikagarriak mantentze-prozedurak eskatzen duen moduan.

Kalitatearen Ikuskapena eta Dokumentazioa

Produkzioaren ikuskapenak materialaren egiaztapena, dimentsioko ikuskapena, gorputzaren muntaketa eta presio probak barne hartu ditzake produktu eta eskaera aplikagarrien arabera. API 598 balbula ikuskatzeko eta probatzeko eskakizunetarako erabiltzen da, eta ASME B16.34 balbulen diseinu, presio-tenperatura eta dimentsio-baldintza garrantzitsuak jorratzen ditu.

Trazabilitatea eskatzen duten proiektuetarako, materialaren kalifikazioa, balbularen zehaztapena, proba-eskakizunak eta eragingailuaren konfigurazioa berretsi behar dira ekoizpena baino lehen. Shangtaik marrazki teknikoak eta aplikazioaren informazioa berrikus ditzake proiektu batek balbula eta automatizazio konfigurazio zehatz bat eskatzen duenean.

Ohiko galderak

1. Zertarako erabiltzen da ANSI Klaseko 150 Flanged Ball Balbula ISO 5211 Oinarria Eragingailurako?

Eragingailurako ISO 5211 Oinarria duen ANSI Klase 150 bola-balbula bat pizteko / itzaltzeko erabiltzen da hoditeria-sistem industrialetan, non 150 klaseko bridadun konexioa eta bira zatiko eragingailuen interfazea behar diren. Eskuzko funtzionamendurako edo kontrol automatikorako konfigura daiteke balbulen tamainaren, funtzionamendu-momentuaren eta sistemaren eskakizunen arabera.

2. Zein da 150 klaseko kalifikazioaren eta taulan ageri den gehieneko presioaren arteko aldea?

150 klasea presio-klasearen izendapena da, eta zerrendatutako 285PSI produktuaren gehienezko presio-balioa da. Onartutako lan-presioa balbularen tamainaren, materialaren, tenperaturaren eta aplikatzekoa den presio-tenperatura balorazioaren arabera baieztatu behar da, funtzionamendu-baldintza guztietan presio-balio bat aplikatzen dela suposatu beharrean.

3. Zein eragingailu instala daiteke balbulan?

Bira zatiko eragingailu pneumatikoak eta elektrikoak kontuan izan daitezke haien muntaketa-interfazea eta irteerako momentua balbularekin bat datozenean. Eragin hidraulikoa ere kontuan hartu daiteke konfigurazio egoki baterako. Eragingailuen hautaketak momentua, biraketa, potentzia edo aire hornidura eta kontrol baldintzak barne hartu behar ditu.

4. Zergatik erabiltzen da RPTFE balbula-eserlekuan?

RPTFE eserlekuaren material gisa zehazten da hornitutako produktuaren konfigurazioan. Bere egokitasuna funtzionamendu-erdiaren, presioaren eta tenperaturaren araberakoa da. Aplikazioak produktu kimiko oldarkorrak edo adierazitako tartetik kanpoko tenperaturak badakartza, eserlekua eta zigilatzeko materialak berrikusi behar dira hautatu aurretik.

5. Zer baieztatu behar da bola-balbula flanged bat eskatu aurretik?

Egiaztatu balbularen tamaina, 150 klaseko balorazioa, brida estandarra eta aurrealdea, ertaina, presioa, tenperatura, material konbinazioa eta funtzionamendu metodoa. Balbula automatizatu baterako, eragingailu mota, momentua, ISO 5211 muntaketa-tamaina eta kontrol-eskakizunak ere eman behar dira.

6. Balbularen materiala alda daiteke 316 altzairu herdoilgaitzetik?

Beste material konfigurazio batzuk kontuan hartu daitezke aplikazioaren arabera. Materialen hautaketak korrosio-baldintzak, presioa, tenperatura eta lan-euskarriarekiko bateragarritasuna kontuan izan behar ditu. Azken gorputza, bola, zurtoina eta eserlekuaren materialak produktuaren zehaztapenetan baieztatu behar dira ekoiztu aurretik.
