Brida Bola Balbulak

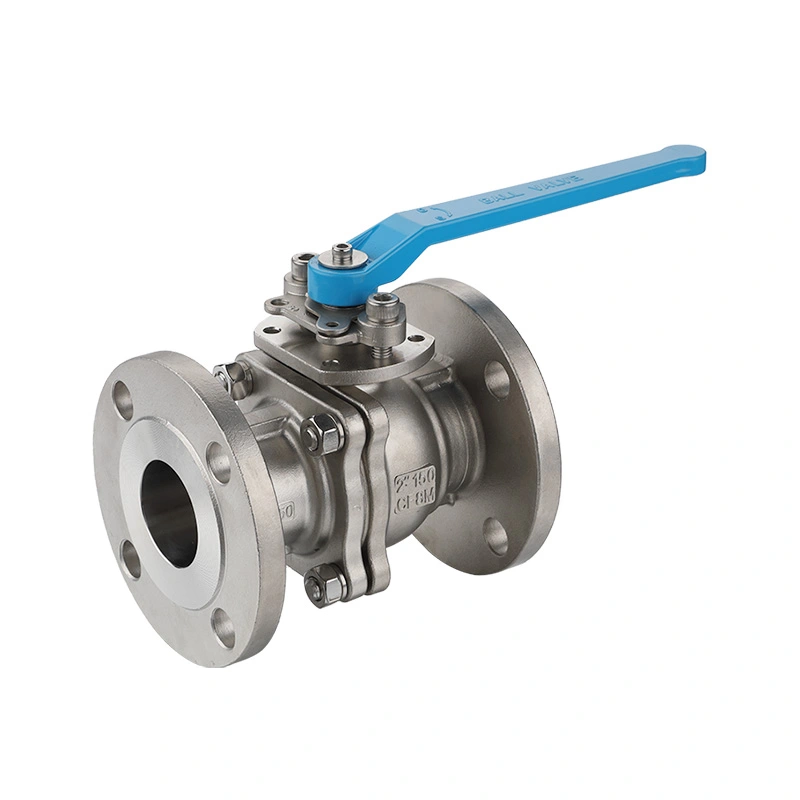

ANSI 150LB altzairu herdoilgaitzezko bola-balbula
Shangtai ANSI 150LB altzairu herdoilgaitzezko bola-balbula zorrozki diseinatu eta fabrikatzen da ANSI B16.34 eta API 608 arauen arabera. Leherketaren aurkako zurtoinarekin eta egitura antiestatiko profesionalarekin, zurtoinaren kanporatzea eraginkortasunez ekiditen du gehiegizko presiopean eta txinparta estatikoen arriskuak ezabatzen ditu.
ANSI 150LB altzairu herdoilgaitzezko bola-balbula bat altzairu herdoilgaitzezko bola-balbula bat da, muturretako konexioak dituena, ASME Klase 150 presio-klasea erabiltzen duten kanalizazio-sistemetarako diseinatua. Bira-laurdeneko bola birakaria erabiltzen du fluido bateragarrien fluxua hasteko edo geldiarazteko eta hoditeria-sistem industrialetan pizteko/desaktibatzeko erabiltzen da normalean.
ANSI 150LB ASME Class 150 presio klaseari egiten dio erreferentzia. Onartutako benetako lan-presioa balbularen tamainaren, materialaren, funtzionamendu-tenperaturaren eta aplikatzekoa den presio-tenperaturaren araberakoa da. Altzairu herdoilgaitzezko eraikuntzak korrosioarekiko erresistentea den balbula gorputza eskaintzen du eta aplikazioaren arabera 304 edo 316 altzairu herdoilgaitza bezalako materialekin zehaztu daiteke.

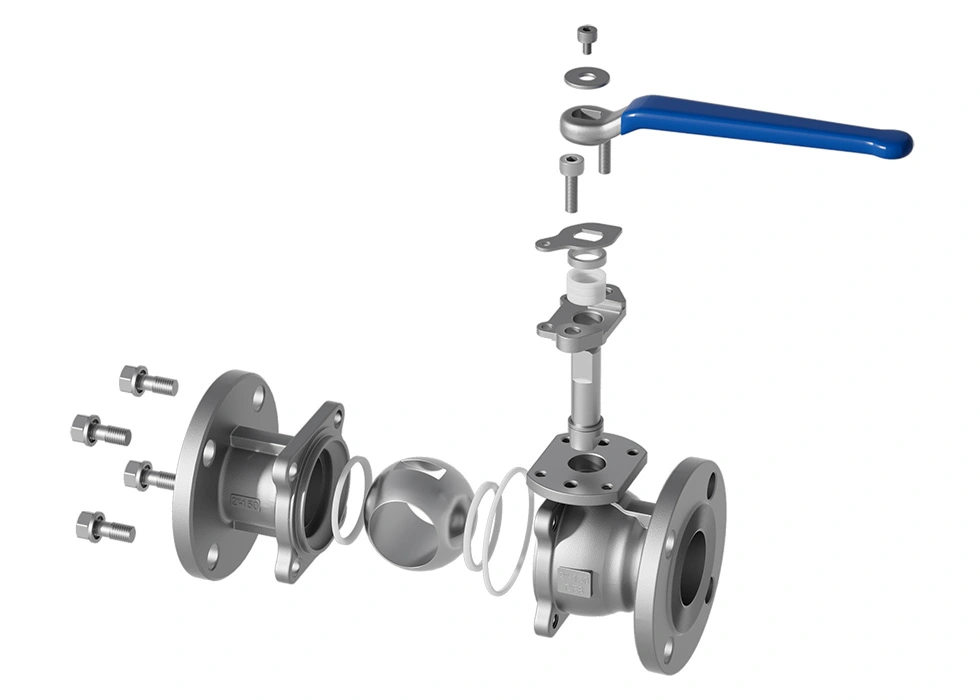

Bridadun konexioari esker, balbula zuzenean lotu daiteke bat datozen hodietako bridak, hoditeria-sistem industrialetarako konexio metodo praktikoa eskainiz eta etorkizuneko ikuskapena edo mantentze-lana erraztuz. Bola-balbularen mekanismoak bira laurdeneko funtzionamendu azkarra eskaintzen du kanalizazioa irekitzeko eta ixteko.
Dimentsio nagusiak
| Tamaina | 1/2 hazbete - 8 hazbete |
| Presio Klasea | CL150 |
| Amaitu konexioak | Brida |
| Presio maximoa | 285 PSI |
| Diseinu eta fabrikazio estandarrak | ASME B16.34 |
| Saiakuntza eta ikuskapena | API598 |
| Brida-neurriak eta torloju-zuloen xehetasunak | ASME B16.50 |
| Presio-tenperatura balorazioak | ASME B16.34 |
| Konexioa amaitzen da | RF Bridatua |
| Tenperatura tartea | -25 ℃ ~ 150 ℃ |
| Gorputzeko materiala | ASTM A351 CF8M（316） |
| Pilota Materiala | ASTM A182 F316 |
| Zurtoinaren materiala | ASTM A182 F316 |
| Eserlekuaren materiala | RPTFE (PTFE+15% fv) |
| Aukerak | Beste material batzuk eskatuta daude eskuragarri. |

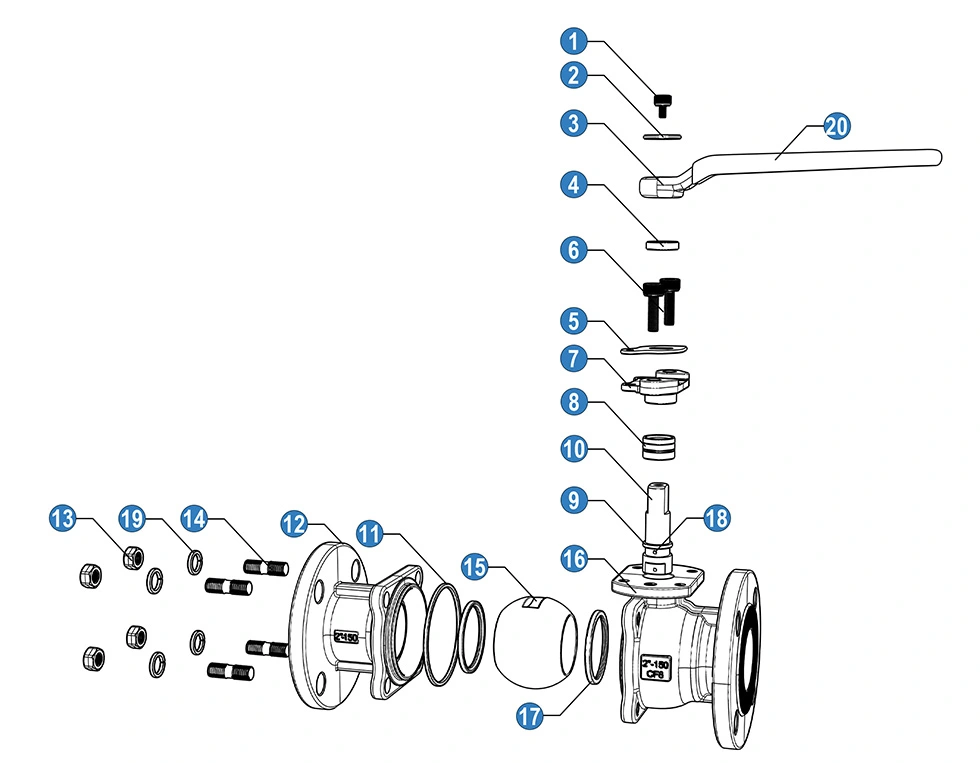

| Ez | Izena | Materialaa |
| 1 | Bolt | SS 304 |
| 2 | Garbigailua | SS 304 |
| 3 | Heldulekua | Aluminioa |
| 4 | eusteko eraztuna | SS |
| 5 | orientazio adabakia | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Guruina | SS 304 |
| 8 | Zurtoin bilketa | PTFE |
| 9 | Marruskadura eraztuna | PTFE |
| 10 | Zurtoina | SS 304 |
| 11 | Junta | PTFE |
| 12 | Txapela | SS 304 (CF8) |
| 13 | Intxaurra | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | Pilota | SS 304 |
| 16 | Gorputza | SS 304 (CF8) |
| 17 | Pilota eserlekua | RPTFE |
| 18 | Dispositibo antiestatikoa. | SS 304 |
| 19 | Udaberriko garbigailua | SS 304 |
| 20 | Heldulekua mahuka | PVCa |

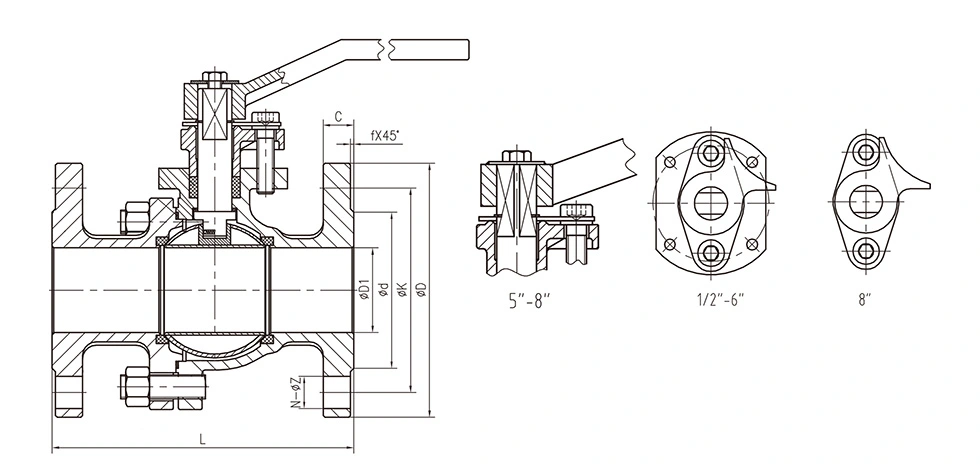

Neurri orokorrak:
| EZ | Tamaina | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

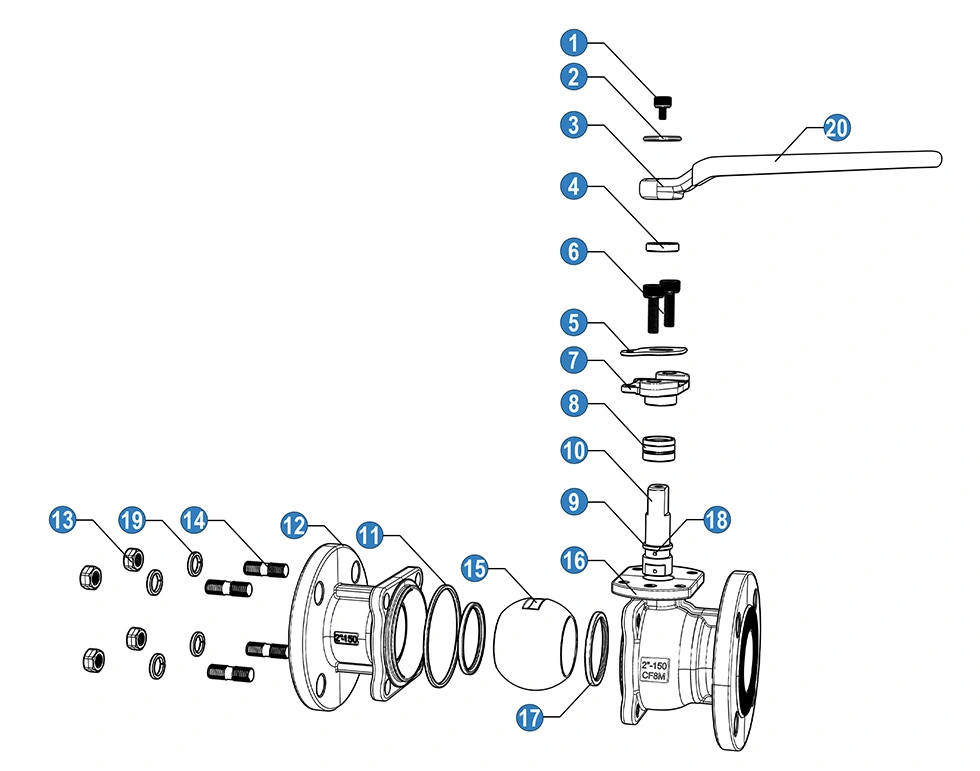

| Ez | Izena | Materialaa |
| 1 | Bolt | SS 304 |
| 2 | Garbigailua | SS 304 |
| 3 | Heldulekua | Aluminioa |
| 4 | eusteko eraztuna | SS |
| 5 | orientazio adabakia | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Guruina | SS 304 |
| 8 | Zurtoin bilketa | PTFE |
| 9 | Marruskadura eraztuna | PTFE |
| 10 | Zurtoina | SS 304 |
| 11 | Junta | PTFE |
| 12 | Txapela | SS 316 (CF8M) |
| 13 | Intxaurra | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | Pilota | SS 316 |
| 16 | Gorputza | SS 316 (CF8M) |
| 17 | Pilota eserlekua | RPTFE |
| 18 | Dispositibo antiestatikoa. | SS 316 |
| 19 | Udaberriko garbigailua | SS 304 |
| 20 | Heldulekua mahuka | PVCa |
Industria Aplikazioak
Gure ANSI 150LB altzairu herdoilgaitzezko bola-balbulak hiru etapako zurtoin zigilatzeko sistema bakarra hartzen du, optimizatuta. ziklo handiko funtzionamendua, presioaren gorabeherak eta gas-ertainen lan-baldintzak. Zero isurketa egonkortasuna ematen du eta nekearen aurkako errendimendu bikaina industria fluido-sistema ezberdinetarako:
Petrolioaren eta industria kimikoa
Prozesu-hodietarako, adar-lerroetarako eta erregai arineko gas-transmisiorako egokia. Etapa anitzeko zurtoinaren zigilatzea modu fidagarrian presio gorabeheratsuan medio sukoi eta lehergarrien ihesak saihesten ditu.
Gas Espezialitateko Sistemak
Nitrogeno, oxigeno, hidrogeno eta aire konprimituaren presio altuko begiztak egiteko aproposa, laser bidezko ebaketa gasetan oso erabilia. hornidura, gasolindegia eta maiz hasten eta gelditzen diren gasbide-hodiak.
Energia eta Ingeniaritza Termikoa
Lantegiko zerbitzu-hodietarako eta fluido-linea osagarrietarako aplikagarria. Txandakatzeak eragindako zigiluen zahartzeari aurre egiten dio tenperatura eta presioa, epe luzerako funtzionamendu egonkorra bermatuz.
Industria farmazeutikoa eta kimiko fina
Prozesuko fluido korrosibo eta puruetarako isolamendu estua eskaintzen du. Bi norabideko zigilatzeko diseinuak ertaina saihesten du ihesak eta kanpoko kutsadura, segurtasun eta higiene estandar handiak betez.
Sistema Industrial eta Hidrauliko Orokorrak
Presio-proba-bankuetarako eta fluido-ekipo automatizatuetarako ezin hobea. Nekearen aurkako errendimendu bikainari egokitzen zaio maiz aldatzeko eta pultsu-presioaren lan-eszenatokiak.
Zergatik aukeratu Shangtai?
3 etapako zurtoina zigilatzeko sistema esklusiboa
Zigilu primario piramidal autoestentgarriaz hornituta, Viton O-ring zigilu sekundarioarekin eta Belleville malgukiarekin kargatutako V-eraztunarekin hornituta dago. hirugarren zigilua. Bere burua hobetzen duen zigilatzeko errendimenduak higadura eta deformazio termikoa konpentsatzen ditu, zurtoina ezabatuz. epe luzerako ziklo handiko funtzionamenduan isuriak.
Ezrabide Bikoitzeko Babesteko Egitura
Zigilatze-sistema berrituak barne-ertainen isurketak saihesten ditu eta kanpoko hautsa, hezetasuna eta ezpurutasunak blokeatzen ditu. balbula sartuz, zerbitzu-bizitza eraginkortasunez luzatuz eta mantentze-kostuak murriztuz.
Amerikako Ekoizpen Estandar estandarizatua
API 608 / ISO 17292, ASME B16.34 eta API 598 arauen arabera fabrikatu eta probatu. ASME B16.5 (brida) eta ASMErekin bat datoz. B16.10 (aurrez aurre) estandarrak, mundu mailako proiektu industrialekin erabateko bateragarritasuna bermatuz.
Nekearen aurkako eta egitura segurua
Balbula-gorputz indartuak pultsu-presioa eta presio-kolpe larriak jasaten ditu deformaziorik gabe. Leherketaren aurkako integratua zurtoinaren egiturak gainpresioaren segurtasun arriskuak ezabatzen ditu.
Diseinu Estatiko-Eroalea Antiestatikoa
Marruskadurak sortutako elektrizitate estatikoa etengabe eroaten duen egitura antiestatiko profesional batekin dator ertaineko eta barneko zatien artean. Metaketa estatikoa eta txinparta arriskuak saihesten ditu, funtzionamendu segurua bermatuz sukoiak, lehergaiak eta gas-ertain hodiak, industria-segurtasuneko zehaztapenak betez.
Mantentze baxua eta kostu-eraginkorra
Maiz aldatzeko eszenatokietarako optimizatua, nekearen aurkako errendimendu bikainarekin. Ekipoen geldialdi-denbora murrizten du eta ordezkatzeko maiztasuna, epe luzeko funtzionamendu-kostuak moztuz zigilu bakarreko balbula arruntekin alderatuta.
Zerbitzu-laguntza esklusiboa
Onartu laser bidezko logo pertsonalizatua eta ontzien diseinua
OEM/ODM zerbitzuak eskaintzea
Lantegitik irten aurretik guztiz ikuskatuta, kalitatea ikuskatzeko txostena erantsita
Aukerako zerbitzu osagarriak, hala nola, talka babesa eta itsasoko merkantzien ontzi indartuak
Ohiko galderak
1. Zer esan nahi du ANSI 150LB altzairu herdoilgaitzezko bola-balbula batentzat?
ANSI 150LB balbularako eta bere bridadun konexiorako erabiltzen den ASME Class 150 presio klaseari egiten dio erreferentzia. Onartutako benetako lan-presioa balbularen tamainaren, materialaren, funtzionamendu-tenperaturaren eta aplikatzekoa den presio-tenperaturaren araberakoa da.
2. Zer brida estandar daude bola-balbula honetarako?
Brida estandarrak kanalizazio-sistemaren eta proiektuaren eskakizunen arabera hauta daitezke. Konfigurazio arruntek ASME B16.5 bridak izan ditzakete, beste brida estandarrak aplikazio zehatzetarako kontuan izan daitezkeen bitartean.
3. Zer altzairu herdoilgaitzezko material erabil daitezke balbularako?
Gorputz arrunteko materialen artean 304 eta 316 altzairu herdoilgaitza dira, lan-ertainaren, tenperatura, presio eta korrosio-baldintzen arabera hautatutako kalifikazio espezifikoa. Beste material konbinazio batzuk eska daitezke.
4. Zein euskarri maneiatu ditzake ANSI 150LB altzairu herdoilgaitzezko bola-balbulak?
Balbula ura, petrolioa, gasa eta beste fluido industrial bateragarri batzuetarako erabil daiteke. Balbula gorputza, bola, eserlekua eta zigilatzeko materialak benetako medioaren bateragarritasun kimikoaren, presioaren eta tenperaturaren arabera hautatu behar dira.
5. Bridadun bola-balbula hau tenperatura altuko zerbitzuetarako egokia al da?
Aplikatzen den tenperatura-tartea balbula materialen, eserlekuaren materialaren eta presio-tenperaturaren balorazioen araberakoa da. Benetako funtzionamendu-tenperatura berretsi behar da balbula hautatzean, konfigurazioa aurreikusitako zerbitzu-baldintzetarako egokia dela ziurtatzeko.
6. Balbula eragingailu pneumatiko edo elektriko batekin horni daiteke?
Bai. Bridadun bola-balbula eskuzko, pneumatikoko edo elektrikoko funtzionamendurako konfigura daiteke balbularen tamainaren, behar den momentu eragilearen eta kontrol-sistemaren arabera. Eragingailua balbularekin eta benetako funtzionamendu-baldintzekin behar bezala egokitu behar da.
7. Zer informazio behar da bridadun bola-balbula zuzena hautatzeko?
Funtsezko hautaketaren informazioa balbula-tamaina nominala, presio-klasea, brida estandarra, lan-erdia, funtzionamendu-presioa, tenperatura, beharrezko materiala eta funtzionamendu-metodoa barne hartzen ditu. Kanalizazioen marrazkiek edo aplikazioaren xehetasunek konfigurazio egokia zehazten lagun dezakete.
8. Altzairu herdoilgaitzezko bola-balbula pertsonalizatu al daiteke?
Bai. Materialen kalifikazioak, bridaren zehaztapenak, eserlekua eta zigilatzeko materialak, balbularen funtzionamendua eta beste konfigurazio xehetasunak hauta daitezke proiektuaren eskakizunen arabera. Marrazkiak edo zehaztapen teknikoak ekoiztu aurretik berrikusi daitezke.
