Ikuspegi teknikoa: 2000 WOG 2 piezako plataforma handiko bola-balbula - Diseinu-ezaugarriak eta aplikazio-inguruneak

Hiriko gasaren presioa erregulatzeko estazio baten presio ertaineko irteera-hodiek 4,0 MPa-ko diseinu-presioan funtzionatzen dute. Sistemak SCADA sistema batekin integratzea behar du urruneko bidalketa eta larrialdietarako itzaltzeko. Balbulek kanpoko isuririk gabeko zero, mantentzerik gabeko tarte luzeak eta lineako zerbitzu-zerbitzuak lagundu behar dituzte, barrutirako gas hornidura eteteko.

2000 WOG CF8 (304 altzairu herdoilgaitzezko 304 altzairu herdoilgaitzezko) plataforma handiko 2 piezako bola-balbulak hautatu ziren, NPT hariztatuzko muturrekin eta RPTFE indartutako eserlekuekin, zuzeneko muntatutako leherketa-frogaren eragingailu elektrikoekin hornituta. Balbularen presio-kalifikazioak benetako funtzionamendu-presioa askoz gainditzen du.

• Balbula-gorputzak eta zigiluak epe luzerako tentsio baxuko baldintzetan funtzionatzen dute, zigiluaren arrastoa asko murrizten dute. Zerbitzu-bizitza baino gehiago luzatzen da%50PN40 bola balbula estandarrekin alderatuta.

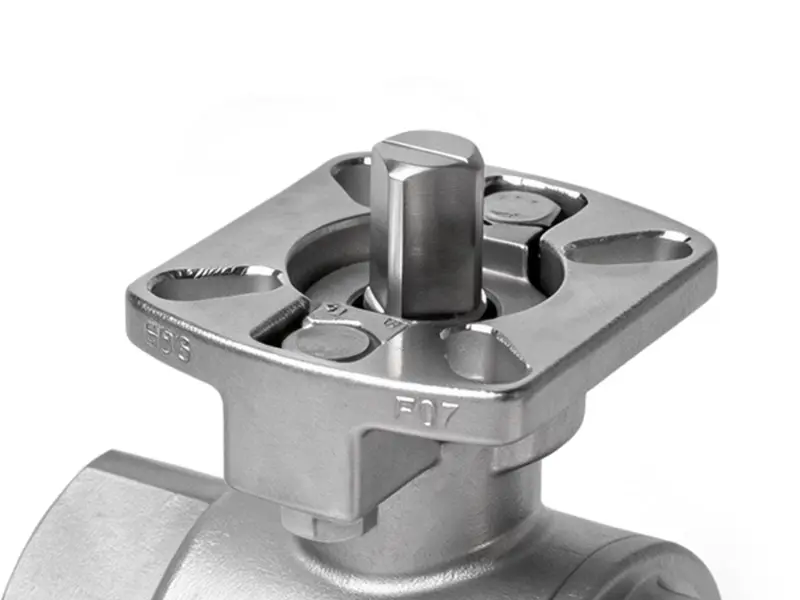

• ISO 5211 estandar handiko plataformak zuzeneko eragingailuaren muntaketa ahalbidetzen du egokitzaile euskarririk gabe, instalazio-denbora murriztuz.%30eta urruneko kontrolaren zehaztasun egonkorra lortzeko koaxialtasun handiagoa bermatzea.

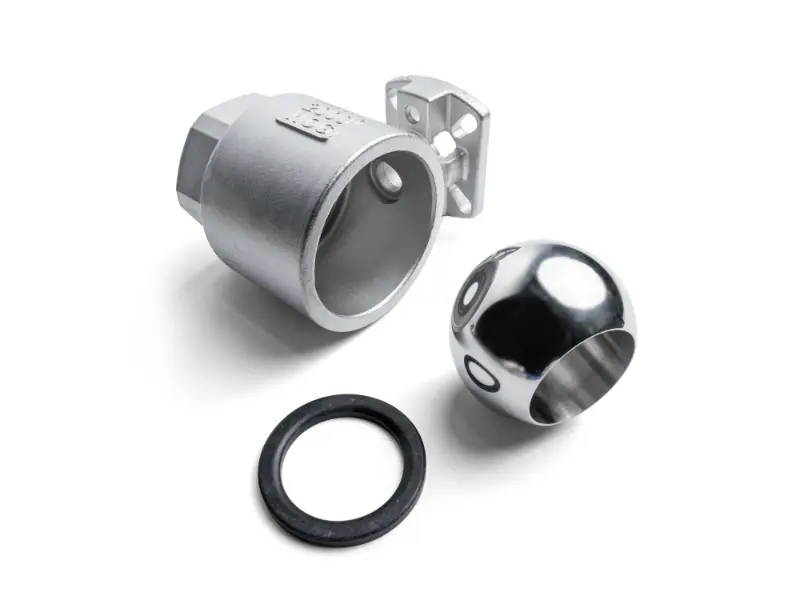

• 2 pieza zatitutako gorputzaren diseinuak lineako desmuntatzea eta zigiluak ordezkatzea onartzen du, hoditeria moztu gabe, barrutiko mantentze-lanak murriztuz.%70.
• Bola mugikorren bi norabideko zigilatzeko egiturak kanpoko isuririk ez du ematen, gasaren transmisio segurua bermatuz eta hiriko gasaren diseinuaren zehaztapenak betetzen ditu.

Findegi handi batean zirkulatzen ari den hozte-sistema baten presio handiko adarrak 2,5 MPa-n funtzionatzen du, hodietan etengabeko kolpeak dituena. Jatorrizko PN25 bola balbulek maiz jasaten zuten eserlekuaren ihesak eta gorputzaren deformazioa, eta mantentze-lanetarako hodiak moztu behar izan zituzten eta horrek produkzioa eten zuen.

WCB karbono altzairuzko 2000 WOG 2 piezako plataforma handiko bola balbulekin ordezkatu da, portu osoko fluxu-bideekin eta eragingailu pneumatikoekin konbinatuta programatutako kontrol pizteko/desaktibatu ahal izateko.

• 2000 WOG erresistentzia handiko balbula-gorputzak PN25 balbula estandarrak baino ur-mailuaren erresistentzia askoz handiagoa eskaintzen du, berehalako ur-kolpeak jasanez.10 MPagorputzaren deformaziorik edo zigiluen hutsegiterik gabe.
• Portu osoko diseinuak baino presio galera txikiagoa sortzen du0,03 MPa, zirkulazio ponparen karga murriztuz%5eta epe luzerako energia-aurrezpen nabarmena ematea.
• Plataforma altuan zuzeneko muntatutako eragingailu pneumatikoek baino gutxiago erantzuten dute1 segundo, programatutako maiz aldatzeko eragiketetarako egokia.
• 2 piezako balbularen gorputzak bola-nukleotik eskala eta hondakinak garbitzeko azkar desmuntatzeko aukera ematen du, mantentze-eraginkortasuna bikoiztuz kanalizazioa moztu edo produkzioa itzali gabe.

Merkataritza-konplexu handi batean torloju motako ur-hozgailuek R134a hozgarria erabiltzen dute, linea nagusiek 1,8 MPa-n funtzionatzen dutelarik. Balbulek zigilatzeko errendimendu bikaina izan behar dute hozgarri-ihesak ekiditeko, eta eratugailu elektrikoekin bateragarriak izan behar dira eraikinen automatizazio sistemaren (BAS) bidez talde kontrolatzeko.

2000 WOG 2 piezako plataforma handiko bola balbulak CF8 altzairu herdoilgaitzezkoak, hozgarrien zigilatzeko eserleku espezializatuekin eta zuzeneko muntatutako eragingailu elektriko trinkoekin.

• Presio handiko balbula-gorputzak doitasunez zigilatzearekin, hozte-isurketa zero lortzen du, hozte-ahalmenaren galera eta ingurumen-igorpen arazoak ezabatuz.
• ISO 5211 plataforma handiko interfaze estandarizatuak hozteko loteen muntaketaren eraginkortasuna hobetzen du%30. Eragingailuak unibertsalki trukagarriak dira egokitzaile pertsonalizaturik gabe, salmenta osteko ordezkapen errazagoa izateko.
• 2 piezako egiturak hozkailuaren berrikuspen handietan desmuntatzea eta mantentzea errazten du kanalizazioen soldadurak kaltetu gabe, mantentze-kostuak murriztuz.%40.
• Funtzionamenduaren presioak kalifikazio nominaletik oso azpitik moteltzen du zigiluaren zahartzea nabarmen, mantentzerik gabeko tartea handituz3 urte.

Eguneroko lantegi kimiko batean lehengai surfaktanteen transferentzia-lerro batek 1,6 MPa-tan funtzionatzen du, korrosibo arina duten medioekin. Balbulek urrutiko kontrola onartu behar dute, desmuntatzeko eta garbitzeko errazak izan behar dute, eta loteen aldaketarako higiene-baldintzak bete behar dituzte.

2000 WOG 2 piezako plataforma handiko bola-balbulak CF8M-n (316 altzairu herdoilgaitza) ataka osoko diseinuarekin, PTFE eserlekuekin eta leherketa-frogako eragingailu pneumatikoekin.

• 316 altzairu herdoilgaitzezko gorputzak korrosio arina jasaten du. Portu osoko diseinuak ez du fluxu hildako gunerik, materialaren pilaketa eta hondatzea murrizten du eguneroko produkzio kimikoen higiene-eskakizunak betetzeko.
• Epe luzerako estres baxuko funtzionamenduak baldintza murriztuetan komunikabideen iragazketa arriskua eta lote-aldaketaren arteko kutsadura gurutzatua ezabatzen du.
• ISO plataforma altuan zuzenean muntatutako leherketa-frogako eragingailu pneumatikoek zuzenean betetzen dituzte tailer kimikoen leherketen babes-baldintzak aldaketa gehigarririk gabe.
• 2 pieza zatitutako diseinuak barruko garbiketa eta esterilizaziorako desmuntatze azkarra ahalbidetzen du, lote aldaketak garbitzeko denbora murriztuz.%60.

Edarien fabrikazio planta bateko tenperatura altuko Clean-in-Place (CIP) sistemak 3,0 MPa-tan funtzionatzen du, 80 °C-ko garbiketa alkalinoekin. Balbulek tenperatura eta korrosioarekiko erresistenteak izan behar dute, zigilatzea fidagarria izan behar dute, programaren kontrol automatizatua onartzen dute eta elikagaien GMP estandarrak bete behar dituzte.

Elikadura-mailako 2000 WOG 2 piezako plataforma altuko bola balbulak CF8 altzairu herdoilgaitzezkoak, RPTFE indartuak tenperatura altuko eserlekuekin eta zuzeneko muntatutako eragingailu pneumatiko sanitarioekin hornituta.

• 3.0 MPa funtzionamendu-presioa 2000 WOG nominalaren balorazio nominalaren oso azpitik dago, presio-erreserba zabala eskaintzen du tenperatura altuetan ere, zigiluak huts egiteko edo gorputza deformatzeko arriskurik gabe.
• RPTFE indartutako eserlekuek tenperatura eta erresistentzia kimiko handiagoa eskaintzen dute, PTFEko eserleku estandarren iraupenaren bikoitzarekin, tenperatura altuko garbiketa-fluidoen etengabeko garbiketa jasanez.
• Plataforma handiko muntaketa zuzeneko diseinuak ez du higiene-zona hilik sortzen eragingailu-balbularen interfazean, erraz garbitzen eta desinfektatzen da, elikagaien industria GMP ziurtagiriaren eskakizunekin guztiz betetzen duena.
• 2 piezako balbula-gorputzak barne-garbitasuna ikuskatzeko desmuntatze azkarra ahalbidetzen du, hodi osoa kendu gabe, ohiko ikuskapena eta mantentze-lanak erraztuz.
