Nola hobetu dezake hiru bideko bola-balbula L ataka hodigintza-sistem industrialetan fluxu-kontrola

Shangtaia eskaintzen duHiru Bideko Bola Balbula L PortuaHoditeria-sistem industrialetan fluxu-aldaketa fidagarrirako diseinatua. Hiru piezako gorputzarekin, ipurdi-soldadura-mutur hedatuarekin eta altzairu herdoilgaitzezko eraikuntza-aukerekin, balbula honek fluidoen bideratzea kudeatzen laguntzen die ingeniariei, kanalizazioen diseinuak sinplifikatzen eta mantentze-lanak planifikatzen ditu funtzionamendu-baldintza zorrotzen inguruan.

L-portuaren konfigurazioa duen hiru bideko bola-balbula bat konektatuta dagoen bi hodien adarren artean fluidoa birbideratzeko diseinatuta dago. Bereziki mekanizatutako bolak L itxurako pasabide bat sortzen du, hautatutako atakekin lerrokatzen dena, heldulekua biratu ahala. T-portuaren diseinua ez bezala, hainbat ataka aldi berean konekta ditzakeen konfigurazioaren arabera, L-portuko balbula bat fluxua desbideratzeko eta iturria aukeratzeko erabiltzen da nagusiki. Balbula egokia hautatzeak ataka-orientazioari, gorputz-materialei, eserlekuen bateragarritasunari, presio-tenperatura-balorazioei eta konexio-estandarrei arreta jarri behar die. Gida honek L-port hiru bideko bola balbulen lan-printzipioa, abantaila nagusiak, aplikazio industrialak eta erosteko gogoetak azaltzen ditu, ingeniariei, mantentze-taldeei eta industria-erosleei erabaki informatuak hartzen lagunduz.

Aurkibidea

• Zer da hiru bideko bola balbula L ataka?
• Nola funtzionatzen du L-Port hiru bideko bola-balbulak?
• L-Port vs. T-Port: Zein da aldea?
• Zeintzuk dira abantaila nagusiak?
• Non erabiltzen dira L-Port bola balbulak?
• Nola aukeratu Balbula egokia
• Berrikusi beharreko zehaztapen teknikoak
• Instalazio eta Mantentze-Gomendioak
• Maiz egiten diren galderak
• Ondorioa: Fluxua Kontrolatzeko Erabaki Egokia hartzea

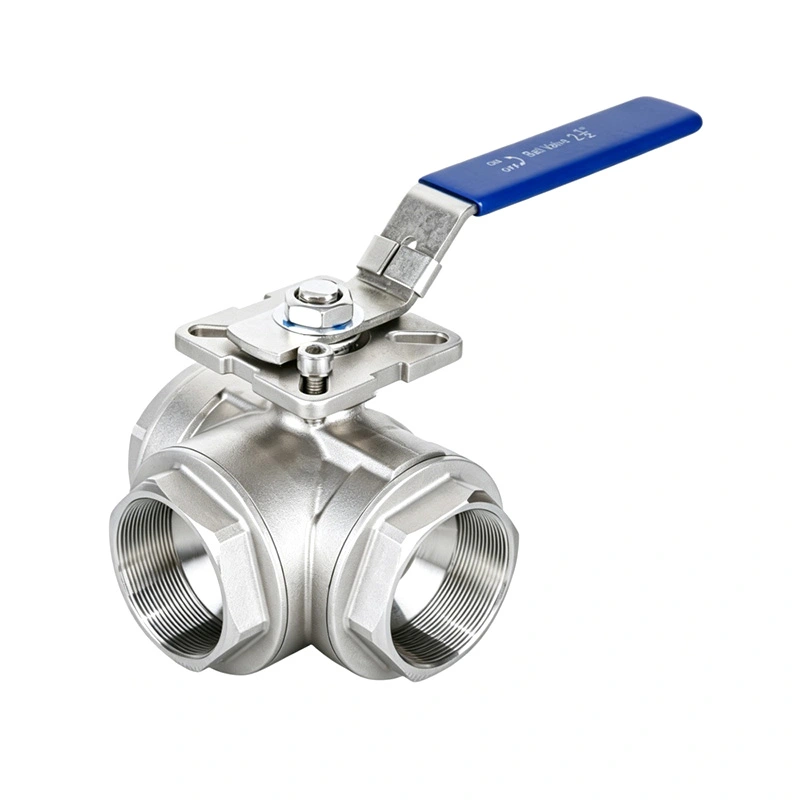

Zer da hiru bideko bola balbula L ataka?

Hiru bideko bola-balbula fluxua kontrolatzeko gailu mekaniko bat da, hiru ataka eta bere gorputzaren barruan biraka egiten duen bola bat duena. Barne-pasabideak balbula aktibatzen denean zein atakak komunikatzen diren zehazten du. L-portuaren konfigurazioan, pasabideak L letraren antza du, balbulak fluidoa zuzentzeko aukera ematen dion konexioen artean.

Adibidez, kanalizazio batek konexio komun bat eta bi irteera alternatibo izan ditzake. Balbulak sarrerako fluidoa lehen irteerara bideratu dezake edo bigarren irteerara alda dezake, barneko pasabidearen eta heldulekuaren posizioaren arabera. Erabiltzen ez den adarra nahi den funtzionamendu-posizioan isolatuta dago balbularen diseinuak antolamendu hori onartzen duenean.

Shangtai-ren produktuak fluxu-bideratze-printzipio hau hiru piezako gorputzarekin eta ipurdiko soldadura hedatuarekin konbinatzen ditu. Soldadura-muturreko luzera gehigarriak kanalizazioak instalatzeko lan-espazioa eskaintzen du eta erabilgarria izan daiteke isolatutako edo lurperatutako kanalizazio-diseinuetan, zehaztutako diseinuak aparteko sakea eskatzen duenean.

Eraikuntzarako ohiko gogoetak hauek dira:

• Balbula gorputza:Altzairu herdoilgaitza edo aplikazioaren arabera hautatutako beste material zehatz batzuk.
• Pilota eta zurtoina:Emaria zuzentzeaz eta eragile-momentua transmititzeaz arduratzen diren osagaiak.
• Eserlekuak eta zigiluak:Zehaztutako zerbitzu-baldintzetan zigilatzeko errendimendua onartzen duten piezak.
• Konexioak:Ipurdiko soldadura, hariztatua edo beste konfigurazio batzuk aukeratutako modeloaren arabera.
• Eragiketa-mekanismoa:Eskuzko heldulekua edo eragingailu bateragarria, eskuragarri dagoenean.

Azken konfigurazioa beti egiaztatu behar da fabrikatzaileak onartutako planoekin eta dokumentazio teknikoarekin.

Nola funtzionatzen du L-Port hiru bideko bola-balbulak?

Balbulak balbula gorputzaren barruan bereziki zulatutako bola bat biratuz funtzionatzen du. Baloiaren pasabidea hautatutako bi atakekin lerrokatzen denean, fluidoa konexio horien artean ibil daiteke. Baloiaren orientazioa aldatzeak eskuragarri dagoen fluxu-bidea aldatzen du.

Desbideratze antolamendu tipiko batean, funtzionamendu-sekuentziak baldintza hauek barne hartzen ditu:

1. Lehen fluxuaren posizioa:Portu komuna hautatutako adar batera konektatzen da, fluidoari lehen ibilbideari jarraitzeko aukera emanez.
2. Aldaketa eragiketa:Operadoreak heldulekua biratzen du fabrikatzailearen funtzionamendu-argibideen arabera.
3. Bigarren fluxuaren posizioa:Barneko pasabidea adar alternatiboarekin lerrokatzen da, fluidoa birbideratuz.
4. Isolamendu-posizioa, diseinatuta badago:L-portu konfigurazio batzuek hiru atakak blokeatzen dituzten posizioa eskaintzen dute. Gaitasun hori balbula espezifikorako egiaztatu behar da.

Portuen zenbakia, heldulekuaren orientazioa, biraketa-angelua eta erabilgarri dauden geldialdi-posizioak aldatu egiten dira diseinuen artean. Hori dela eta, operadoreek inoiz ez dute suposatu behar helduleku-norabide jakin bat fluxu-bide berari dagokiola beti.

Martxan jarri aurretik, berrikusi balbularen fluxu-diagrama eta berretsi nahi diren konexioak baimendutako funtzionamendu-posizio guztietan. Hau bereziki garrantzitsua da sistema automatizatuetan, non eragingailuaren sekuentzia okerrak ekoizpena eten dezakeen edo fluidoa nahi ez den helmuga batera bidal dezakeen.

L-Port vs. T-Port: Zein da aldea?

Bi diseinuek hiru ataka erabiltzen dituzten arren, haien barruko bola pasabideek helburu desberdinak dituzte. Horien artean aukeratzea sistemak adar artean fluxua aldatu behar duen edo nahasketa eta banaketarako hainbat bide lotu behar duenaren araberakoa da batez ere.

Taulak diseinuaren printzipio orokorrak deskribatzen ditu, balbula bakoitzaren funtzionamendu-sekuentzia bermatu beharrean. Fabrikatzaileek bola antolamendu, eserleku konfigurazio eta geldialdi posizio desberdinak eskain ditzakete.

Bi fluido-iturri bereizita egon behar duten aplikazioetarako, L-portaren diseinua egokia izan daiteke, baldin eta onartutako fluxu-diagramak behar den isolamendua baieztatzen badu. Hainbat ataken arteko aldibereko komunikazioa beharrezkoa denean, T-portuen diseinua egokiagoa izan daiteke.

Aurrekari gehiago lortzeko, berrikusi fabrikatzailearen L-port hiru bideko bola-balbularen produktuaren informazioa aukeraketa amaitu aurretik.

Zeintzuk dira abantaila nagusiak?

1. Fluxuaren bideratze malgua

L-portuko balbula batek operadoreak kanalizazio-adarren artean aldatzeko aukera ematen die, aldaketa-puntu guztietan balbula bereiziak instalatu gabe. Honek fluidoen transferentziarako, iturria aukeratzeko eta prozesuaren bideratzerako erabiltzen diren ekipoen antolaketa erraztu dezake.

2. Espazio-eraginkorra den kanalizazioen diseinua

Balbula-gorputz batean fluxu-konexio ugari konbinatzeak instalazio egokietan beharrezkoak diren osagai indibidualen kopurua murrizten du. Osagai gutxiagok ikuskapena behar duten konexio puntu gutxiago ere ekar dezake, nahiz eta sistemaren diseinu orokorrak benetako aurrezpena zehazten duen.

3. Altzairu herdoilgaitzezko materialaren aukerak

Altzairu herdoilgaitzezko eraikuntzak korrosioarekiko erresistentzia erabilgarria eman dezake ingurune industrial bateragarrietan. Kalifikazio egokia prozesuaren medioaren, kloruroaren kontzentrazioa, garbiketa-produktu kimikoen, tenperaturaren eta beste zerbitzu-baldintzen araberakoa da. Materialen hautaketa egiaztatutako bateragarritasunean oinarritu behar da, altzairu herdoilgaitz guztiek berdin funtzionatzen dutela uste izan beharrean.

4. Mantentze-sarbidea Hiru piezako eraikuntzaren bidez

Hiru piezako gorputz batek barne ikuskapena eta zerbitzua erosoago egin dezake, balbula fabrikatzailearen prozeduren arabera desmuntatu daitekeelako. Hoditeria isolatu, despresurizatu, drainatu eta seguru egin ondoren, mantentze-langile kualifikatuek osagaiak ikus ditzakete eta eserleku edo zigiluak bateragarriak ordezkatu ditzakete beharrezkoa denean.

5. Berariazko Instalazioetarako Butt-Weld muturrak hedatuak

Ipurdiko soldadura hedatutako muturrek sake gehigarria eman dezakete kanalizazioaren soldaduran, batez ere isolamendua edo lurperatutako hoditeria duten diseinuetan. Instalazio zuzena ezinbestekoa izaten jarraitzen du: soldadura-prozedurek bero-sarrera kontrolatu behar dute, eserlekuak, zigiluak edo tenperatura-sentikorrak diren barne-osagaiak ez kaltetzeko.

Non erabiltzen dira L-Port bola balbulak?

Fluxua birbideratzeko gaitasunak balbula-konfigurazio hau erabilgarria egiten du hainbat industria-sektoretan. Bere egokitasuna prozesuko medioaren, presioaren, tenperaturaren, konexioaren antolaketaren eta behar den itzaltze-errendimenduaren araberakoa da.

• Prozesaketa petrokimikoa:Prozesu-korronte bateragarriak aldatzea izendatutako kanalizazio-adarren artean.
• Petrolio eta gas sistemak:Fluxu-bide alternatiboak hautatzea balbularen presioaren kalifikazioa eta materialaren bateragarritasuna egokiak diren aplikazioetan.
• Energia termikoko sistemak:Prozesu-zirkuituen edo ekipoen konexioen arteko fluido bateragarriak birbideratzea.
• Uraren tratamendua:Hautatutako tratamendu-linea edo sistema-adarren artean ur-emaria aldatzea.
• Ekipamendu industrialak:Fluidoen hornidura-bidea aldatzea, funtzionamendu-modu edo mantentze-lan desberdinak onartzeko.

Adibidez, ura tratatzeko instalazio batek L-portuko balbula bat erabil dezake izendatutako bi fluxu-bideen artean hautatzeko. Sistemaren diseinuan, ingeniariek ataka-mapa, aurreikusitako isolamendu-egoera eta fluxu-bidea aldatzearen ondorioak egiaztatu behar dituzte balbula zerbitzuan jarri aurretik.

Hiru bideko bola-balbula guztiak ez dira egokiak fluido edo funtzionamendu-egoera guztietarako. Partikula urratzaileak, euskarri likatsuak, produktu kimiko korrosiboak, presio diferentzial altuak eta tenperatura altuek eserlekuaren bizitzan eta zigilatzeko errendimenduan eragina izan dezakete. Balbula benetako zerbitzurako hautatu behar da, industriaren izena baino ez.

Nola aukeratu Balbula egokia

Hiru bideko bola-balbula erostea hodiaren diametro nominalarekin bat etortzea baino gehiago dakar. Hautaketa-prozesu fidagarri batek behar den fluxu-funtzioarekin hasi behar du eta materialen bateragarritasuna, kalifikazio mekanikoak, instalazio-dimentsioak eta mantentze-baldintzak jarraitu behar ditu.

1. Definitu Beharrezko Fluxuaren Eredua

Identifikatu portu komuna, adar alternatiboak eta behar diren ustiapen-posizio guztiak. Lortu fabrikatzailearen fluxu-diagrama egiaztatzeko zein atakak dauden eta zeintzuk isolatuta dauden posizio bakoitzean.

2. Berretsi Presio- eta Tenperatura-eskakizunak

Egiaztatu funtzionamendu-presio nominala benetako zerbitzu-tenperaturan. Presio-kalifikazioak tenperaturaren eta materialaren aukeraketarekin alda daitezke, beraz, gehienezko presioaren balio bat ez da inoiz kontuan hartu behar zehaztutako baldintzetatik kanpo.

3. Hautatu gorputz eta zigilatzeko material bateragarriak

Konparatu prozesu-euskarria proposatutako gorputz, bola, zurtoina, eserlekua eta zigilu-materialekin. PTFEan oinarritutako eserlekuak eta PTFE indartuaren aldaerek ezaugarri mekaniko eta termiko desberdinak dituzte. Bateragarritasun kimikoa eta fabrikatzaileak baimendutako zerbitzu-barrutia berretsi behar dira aplikazio bakoitzerako.

4. Egiaztatu Konexio Estandarra

Egiaztatu zehaztutako konexio mota, neurriak eta aplikagarria den estandarra. Tope-soldadura-instalazioetarako, berrikusi amaierako prestaketa eta dimentsio-planoak. Harizko eta soldatutako konexioak ez dira trukagarriak behar bezala diseinatutako hodien antolaketarik gabe.

5. Erabaki eskuzko edo automatizatuko funtzionamendua

Eskuzko heldulekua nahikoa izan daiteke noizean behin ibilbidea aldatzeko. Maiz aldatzea edo urrutiko kontrola behar denean, galdetu eragingailu pneumatiko edo elektriko bateragarririk dagoen. Berretsi funtzionamendu-momentua, behar den bidaia, posizioaren feedbacka eta nahi den erantzuna elikadura edo aire-horniduraren hutsunean.

6. Ikuskapen eta Dokumentazio Beharrak ebaluatzea

Zerbitzu kritikoetarako, argitu materialaren identifikazioa, presio-probaren dokumentazioa, dimentsio-ikuskapena, trazabilitatea eta proiektuaren berariazko onarpen-baldintzak. Erregistro hauek erosketa taldeei eta ingeniariei eskaintzen zaien balbula onartutako zehaztapenarekin bat datorrela egiaztatzen laguntzen dute.

Berrikusi beharreko zehaztapen teknikoak

Shangtai-k argitaratutako produktuaren informazioak abiapuntu erabilgarria eskaintzen du L-portuko hiru bideko bola-balbula bat ebaluatzeko, hiru piezako gorputza eta ipurdi-soldadura hedatutako muturrak dituena. Behean zerrendatutako balioek erreferentziatutako produktuaren konfigurazioa deskribatzen dute eta erosketa baino lehen aurrekontuarekin eta onartutako datu-orriarekin konfirmatu behar dira.

Zifra hauek ez dira balorazio unibertsalak L-portuko balbula guztientzat. Produktu-orriak material alternatiboak eta zigilatzeko konfigurazioak ere aztertzen ditu. Erosleek azken marrazki teknikoa eta presio-tenperatura gutun-azalaren, konexioaren xehetasunak eta materialaren osaeraren berrespen idatzia eskatu behar dituzte eskaera egiteko.

Instalazio eta Mantentze-Gomendioak

Instalazio zuzenak eta planifikatutako mantentze-lanak balbulen errendimendua mantentzen laguntzen dute eta ekidin daitezkeen geldialdiak murrizten laguntzen dute. Praktika hauek erabilgarriak dira ingeniaritza, abian jartzeko eta mantentze-taldeentzat.

• Instalatu aurretik ikuskatu:Egiaztatu balbularen gorputza, soldadura-muturrak, funtzionamendu-mekanismoa eta babes-ontzia kalterik edo kutsadurarik ez dagoen.
• Egiaztatu fluxuaren norabidea:Konparatu benetako ataka antolamendua hoditeria-diagrama onartuarekin balbula konektatu aurretik.
• Erabili soldadura-prozedura egokiak:Punto-soldadura diseinuetarako, jarraitu prozedura kualifikatuak eta kontrolatu bero-sarrera fabrikatzailearen argibideen arabera.
• Probatu funtzionamendu-sekuentzia:Seguru eta egokia denean, egiaztatu heldulekuen posizioak eta fluxu-ibilbidearen adierazleak prozesu-euskarria sartu aurretik.
• Mantentze-lan segurua saihestu:Isolatu balbula, kendu presioa, xukatu eduki arriskutsuak eta jarraitu guneko blokeo eta segurtasun prozedurak desmuntatu aurretik.
• Ikuskatu eserlekuak eta zigiluak:Egiaztatu higadura, kalte kimikoak, ihesak eta funtzionamendu-zailtasunak dauden zerbitzurako egokiak diren tarteetan.
• Erregistro teknikoak gorde:Dokumentatu ikuskapenak, ordezkapenak, proben emaitzak eta funtzionamendu-baldintzen edozein aldaketa.

Bola-balbulak, oro har, on-off zerbitzurako eta fluxu-bideratzeetarako daude pentsatuta, ez etengabeko strottling fabrikatzaileak betebehar hori berariaz onartzen ez badu. Balbula bat partzialki irekita dagoen posizio desegokian funtzionatzeak turbulentzia, higadura edo eserlekuaren kalteak areago ditzake baldintza jakin batzuetan.

Maiz egiten diren galderak

1. Zein da Hiru Bideko Bola Balbula L Portuaren funtzio nagusia?

Bere funtzio nagusia fluidoa aukeratutako kanalizazio-adarren artean birbideratzea da. Bolaren barruko L formako pasabideak balbularen orientazioaren arabera izendatutako atakak lotzen ditu. Onartutako fluxu-diagrama kontsultatu behar da funtzionamendu-sekuentzia zehatza eta isolamendu-gaitasuna baieztatzeko.

2. Zein da L-portaren eta T-portaren bola-balbularen arteko aldea?

L-port diseinua aukeratutako portuen artean fluxua aldatzeko edo desbideratzeko erabiltzen da batez ere. T-port diseinuak konexio-eredu osagarriak eskaintzen ditu eta hiru portuak aldi berean komunikatzeko aukera eman dezake. Aukera zuzena beharrezko prozesuaren funtzioaren eta fabrikatzailearen atakaren konfigurazioaren araberakoa da.

3. L-portuko hiru bideko bola-balbula batek erabat itxi al dezake fluxua?

L-porten diseinu batzuek portu guztiak itxitako posizioa dute, eta beste batzuek, berriz, funtzionamendu-antolamendu desberdinak dituzte. Isolamendu osoa balbula espezifikoaren fluxu-diagramatik eta zigilatzeko zehaztapenetatik berretsi behar da. Isolamendua segurtasunerako kritikoa denean, egiaztatu behar den isurketa-errendimendua eta isolamendu-ekipo osagarriak beharrezkoak diren.

4. Zein material dira egokiak L-portuko bola balbula baterako?

Materialen aukeraketa fluidoaren, korrosioaren esposizioaren, presioaren, tenperaturaren eta garbiketaren eskakizunen araberakoa da. 304 edo 316 bezalako altzairu herdoilgaitzezko kalifikazioak aplikazio askotara egoki daitezke, eta PTFEan oinarritutako edo indartutako eserlekuak zerbitzu jakin batzuetarako egokiak izan daitezke. Hezetutako materialaren konbinazio osoa bateragarritasuna egiaztatu behar da.

5. Zer informazio behar da aurrekontua eskatzeko?

Eman balbula-tamaina nominala, beharrezkoa den ataka-antolamendua, konexio mota, presio- eta tenperatura-baldintzak, prozesu-euskarria, hobetsitako materialak, kantitatea eta funtzionamendu-metodoa. Kanalizazioen marrazkiak, beharrezko fluxu-sekuentzia eta proiektuaren espezifikoen ikuskapen-eskakizunak hornitzaileari konfigurazio egokia baieztatzen lagun diezaiokete.

6. Zergatik kontuan hartu ipurdiko soldadura hedatutako muturrak dituen hiru piezako balbula bat?

Hiru piezako eraikuntzak barneko osagai erabilgarrietarako sarbidea erraztu dezake, fabrikatzailearen mantentze-prozeduraren arabera. Ipurdiko soldadura hedatutako muturrek soldadurarako tarte gehigarria eman dezakete eta isolatutako edo lurperatutako hodi-moldaketa batzuetara egoki daitezke. Eskatu aurretik, neurriak eta instalazio metodoa egiaztatu behar dira.

Ondorioa: Fluxua Kontrolatzeko Erabaki Egokia hartzea

L-portuko pasabidea duen hiru bideko bola-balbula batek irtenbide praktikoa eman dezake kanalizazio-adarren artean fluidoa aldatzeko. Bere eraginkortasuna portuen antolaketa zuzena hautatzean, presio- eta tenperatura-mugak egiaztatzen, material bateragarriak aukeratzean eta balbularen funtzionamendu-posizioak prozesuko eskakizunekin bat datozela ziurtatzearen araberakoa da. Eraikuntzaren xehetasunek, hala nola, hiru piezako gorputza eta ipurdi-soldadura hedatutako muturrak, instalazioaren plangintzan eta epe luzeko mantentze-lanetan ere eragina izan dezakete.

Shangtaik produktuen informazioa eta konfigurazio aukerak eskaintzen ditu balbula industrialaren hautaketa laguntzeko. L-portuaren diseinuak alderatzen ari bazara, hodi sistema berri bat planifikatzen edo lehendik dagoen balbula bat ordezkatzen ari bazara, berrikusi Hiru Bideko Bola Balbula L Portuaren zehaztapenak eta prestatu zure funtzionamendu-baldintzak eskaera egin aurretik. Jarri harremanetan gure taldearekin zure eskaera eztabaidatzeko, xehetasun teknikoak berresteko eta aurrekontu egokia eskatzeko. Mesedezjarri gurekin harremanetangaur egun zure industria-fluxua kontrolatzeko beharretara egokitutako balbula-soluzioak aztertzeko.
