ANSI Standard Flanged Globe Balbula

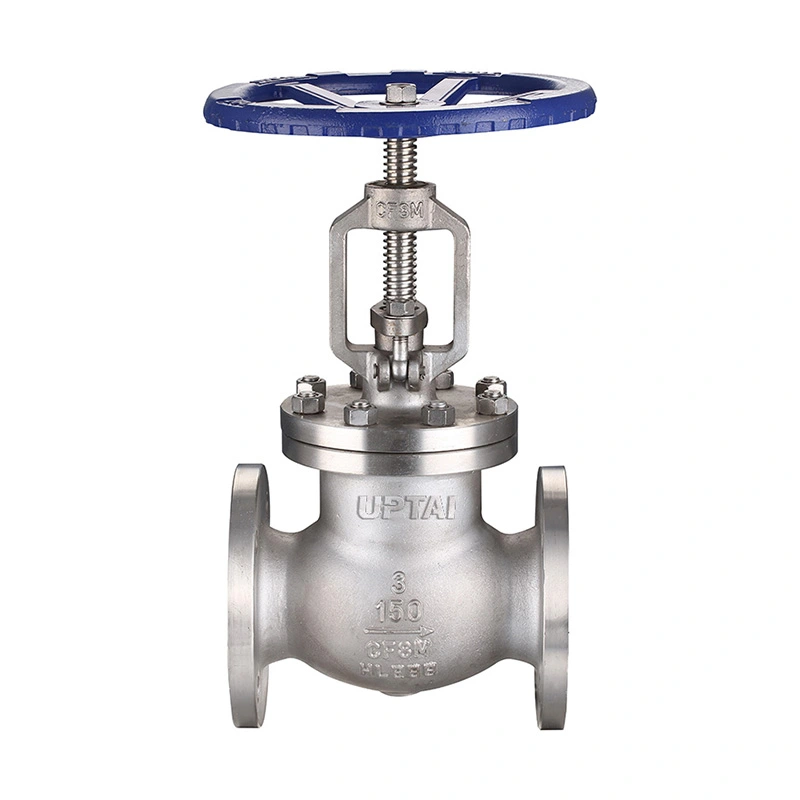

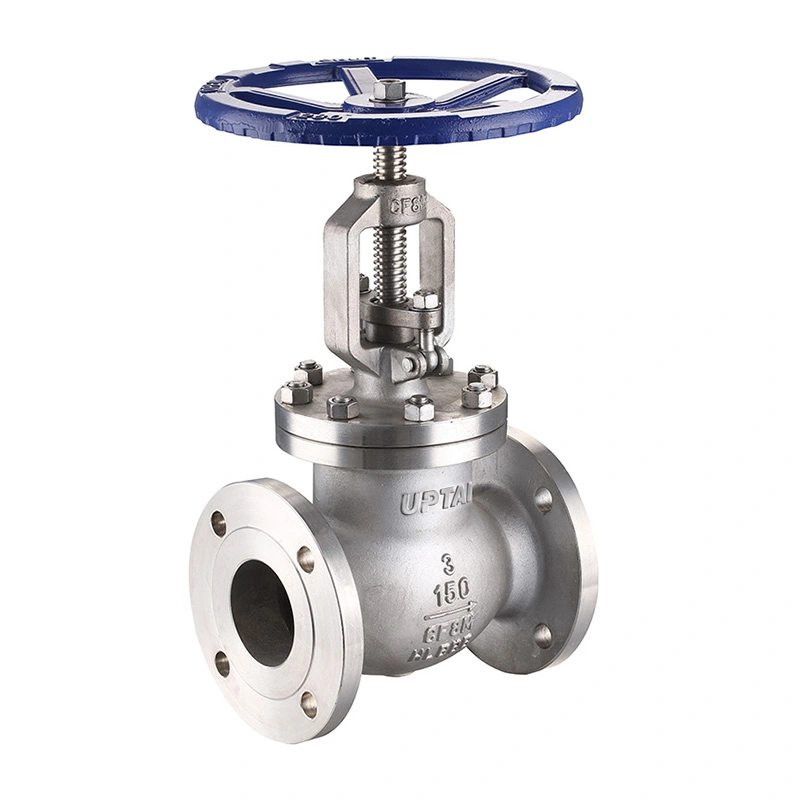

ANSI Standard Flanged Globe Valve 150 klaseko altzairu herdoilgaitzezko balbula bat da hoditeria industrialetarako, non fluxua erregulatzea eta ixtea beharrezkoak diren. Bere diskoa eserlekuaren aldera eta urruntzen da fluxu-eremua aldatzeko, balbula isolamendu-balbula soil batek baino fluxu-doikuntza kontrolatuagoa behar duten aplikazioetarako egokia da.

Shangtaik balbula hau RF-rekin bateragarriak diren brida-muturrekin eta esku-gurpilarekin hornitzen du. Eskuragarri den konfigurazioak CF8/CF8M gorputz eta disko-materialak, F304/F316 zurtoinak eta zerrendatutako eserlekuen aukerak barne hartzen ditu. Balbula 2"tik 18" bitarteko tamainetan dago eskuragarri hodi industrialetarako eta prozesu ekipoetarako.

Dimentsio nagusiak

Balbula Diseinua

Diskoa eta Eserlekua

Diskoa balbularen ardatzean zehar doa eta eserlekuaren kontra ixten da, fluxua geldiarazteko. Diskoa igotzeak fluxuaren pasabidea areagotzen du, eta beheratzeak, berriz, pasabidea murrizten edo ixten du. Mugimendu lineal horri esker, balbula usteltzeko zein ixteko zerbitzurako erabil daiteke.

Altzairu herdoilgaitzezko materialak

Gorputza eta diskoa ASTM A351 CF8 edo CF8M-n daude eskuragarri. Zurtoin aukerak ASTM A182 F304 eta F316 dira. Zehaztutako eserlekuaren materialak ASTM A182 F304 eta ASTM A351 CF8M Stellite 6rekin dira. Hautatutako material konbinazioak prozesuko ertainarekin eta funtzionamendu-tenperaturarekin bat etorri behar du.

Eskuko bolantearen funtzionamendua

Bolanteak diskoaren posizioaren eskuzko kontrola eskaintzen du. Balbula ireki, itxi edo tarteko posizio batera egokitu daiteke prozesuaren eskakizunaren arabera. Bolantea ustiatzeko zaila bihurtzen bada, balbula ez da behartu behar.

Bridadun konexioa

Balbulak RF-rekin bateragarriak diren brida-muturrak erabiltzen ditu hodietako bridak bat datozenekin konektatzeko. Zehaztutako konexio estandarra ASME B16.5 da, eta aurrez aurreko dimentsioak zerrendatutako ASME B16.10 eskakizunari jarraitzen dio.

Bridadun instalazioak balbula hodietatik kentzea ahalbidetzen du, hodia moztu gabe. Instalatu aurretik, egiaztatu brida-tamaina, presio-klasea, juntadura, torlojua eta aurrez aurreko dimentsioa. Hodiak behar bezala lerrokatuta egon behar du balbulan gehiegizko karga mekanikorik ez jartzeko.

Presioa eta Tenperatura

Balbula CL150 gisa zehazten da 285 PSI-ko gehienezko lan-presioarekin. Presio-tenperaturaren balorazioa materialaren eta funtzionamendu-tenperaturaren arabera aldatzen da, beraz, benetako zerbitzu-baldintzak kontuan hartu behar dira balbula hautatzerakoan.

Zerrendatutako tenperatura-tartea -29 °C eta +120 °C artekoa da. Eserlekua eta beste zigilatzeko osagaiak bereziki garrantzitsuak dira balbula tenperatura-mugetatik gertu erabiltzen denean.

Lurruna, ur beroa, olioa, gasa eta zerbitzu kimikoetarako, tenperatura ertaina, presioa eta materialaren bateragarritasuna egiaztatu behar dira hautatutako balbularen konfigurazioarekin.

NACE Zerbitzua

Zehaztapenak NACE MR0175 / ISO 15156 barne hartzen ditu. Balbula zerbitzu garratz-aplikazioetarako pentsatuta dagoenean, materialen kalifikazioak eta aplikagarriak diren NACE eskakizunek benetako zerbitzu-baldintzekin bat etorri behar dute.

Aplikazio horietarako, proiektuaren zehaztapenak materialaren egoera, gogortasuna, ikuskapena eta dokumentazio osagarria ere zehaztu ditzake.

Aplikazioak

Lurrun eta erabilgarritasun lineak:Fluxua doitzeko eta ixteko erabiltzen da lurrun, kondentsatu eta zerbitzu-hodi bateragarrietan.

Petrolioa eta gasa:Eskuzko fluxuaren kontrola edo isolamendua behar den prozesu eta zerbitzu-lerroetan erabiltzen da.

Sistema Petrokimikoak:Egokia da petrolio, gas eta prozesu fluido bateragarrietarako, non itotzea edo itzaltzea beharrezkoa den.

Uraren tratamendua:Prozesu eta zerbitzu-hodietan erabiltzen da ura eta medio likido bateragarriak kontrolatzeko.

Energia sortzea:Adierazitako presio- eta tenperatura-tartearen barruan hautatutako hodi osagarri eta erabilgarrietarako aplika daiteke.

Industri hoditeria orokorra:Prozesu-ekipoetan, ponpa-sistemetan eta eskuzko emaria doitzea behar duten beste hodietan erabiltzen da.

Hautaketa eta Instalazioa

Balbula aukeraketa hodiaren tamaina, presio-klasea, ertaina, funtzionamendu-presioa eta tenperaturarekin hasten da. Ondoren, gorputza, diskoa, zurtoina eta eserlekuaren materialak zerbitzu-baldintzen arabera hautatzen dira.

Ordezko aplikazioetarako, balbula berriarekin alderatu behar dira eskaera egin aurretik.

Instalazioan, mantendu brida aurpegiak garbi eta erabili zehaztutako junta eta torlojua. Balbula instalatu ondoren, egiaztatu eskuko bolantearen funtzionamendua eta ziurtatu diskoa bere barruti osoan zehar ibili daitekeela erresistentzia anormalik gabe.

Probak eta Ikuskapena

Materialen Ikuskapena

Gorputzeko eta mozteko materialak zehaztutako kalifikazioekin eta eskaerari buruzko informazioarekin egiaztatzen dira. Beharrezkoa denean material-erregistroak eman daitezke.

Dimentsio-ikuskapena

Aurpegiko dimentsioak, briden neurriak eta mekanizazio-dimentsio nagusiak produktuaren zehaztapenarekin alderatuta egiaztatzen dira.

Presioaren eta eserlekuaren probak

Maskorraren eta eserlekuaren probak zehaztutako ikuskapen-baldintzen arabera egiten dira. Proben emaitzak eta onarpen irizpideak eskaeraren eskakizunen arabera dokumentatu daitezke.

Azken Ikuskapena

Bidalketa baino lehen, balbula gorputzaren egoera, briden gainazalak, esku-gurpilaren funtzionamendua, identifikazio-markak eta muntaia orokorra egiaztatzen dira.

Enbalajea

Brida-aurpegiak eta beste konexio-azalerak ontziratu aurretik babesten dira. Balbula bere tamainaren eta bidalketa metodoaren arabera paketatuta dago, garraioan eragin eta kutsadura arriskua murrizteko.

Esportazio-ontziak kartoiak, babes-materialak eta kontratxapatuak izan ditzake balbulen neurrien eta garraio-baldintzen arabera. Produktuen marka eta bidalketa dokumentuak eskaeraren arabera prestatu daitezke.

Ohiko galderak

Q1: Zertarako erabiltzen da ANSI Standard Flanged Globe Balbula?

ANSI Standard Flanged Globe Balbula bat industria hoditerian fluido bateragarriak erregulatzeko eta ixteko erabiltzen da. Disko- eta eserleku-diseinuari esker, fluxu-pasabidea doi daiteke funtzionamenduan zehar, emari kontrola behar den aplikazioetarako egokia da.

2.G.: Zein da globo balbula baten eta ate balbula baten artean?

Globo-balbulak eserlekurantz mugitzen den disko bat erabiltzen du eta normalean strottling eta emaria doitzeko erabiltzen da. Ate-balbula batek atea fluxu-bidetik urruntzen du eta, oro har, isolamendurako erabiltzen da etengabeko itotzeko beharrean.

3.G.: Zergatik erabiltzen dira brida-muturrak balbula honetan?

Bridadun muturrek hodiarekin torlojudun konexioa eskaintzen dute eta balbula kentzeko aukera ematen dute hodia moztu gabe. Eskuarki hoditeria-sistemetan erabiltzen dira, brida-dimentsio normalizatuak behar direnean.

Q4: Zein material daude eskuragarri?

Zerrendatutako konfigurazioak CF8/CF8M gorputzerako eta diskorako, F304/F316 zurtoinerako eta eserlekurako zehaztutako material aukerak ditu. Beste material batzuk kontsidera daitezke funtzionamendu-medioaren eta tenperaturaren arabera.

Q5: Balbula lurrunetarako erabil al daiteke?

Bai, baldin eta presioa, tenperatura eta materialaren konfigurazioa zehaztutako funtzionamendu-mugetan badaude. Eserlekua eta zigilatzeko materialak lurrunaren benetako baldintzen arabera egiaztatu behar dira.

Q6: Zer informazio behar da balbula zuzena hautatzeko?

Informazio garrantzitsua hodiaren tamaina, presio-klasea, brida estandarra, ertaina, funtzionamendu-presioa, tenperatura, material-eskakizunak eta NACE edo proiektuaren baldintza espezifikoak dira.

Q7: Nola mantendu behar da balbula?

Egiaztatu esku-gurpila, zurtoina, paketatze-eremua, brida-konexioa eta zigilatzeko egoera ohiko mantentze-lanetan. Ihesak edo funtzionamendu-erresistentzia anormalak gertatzen badira, isolatu eta kendu hoditeria ikuskatu aurretik.
