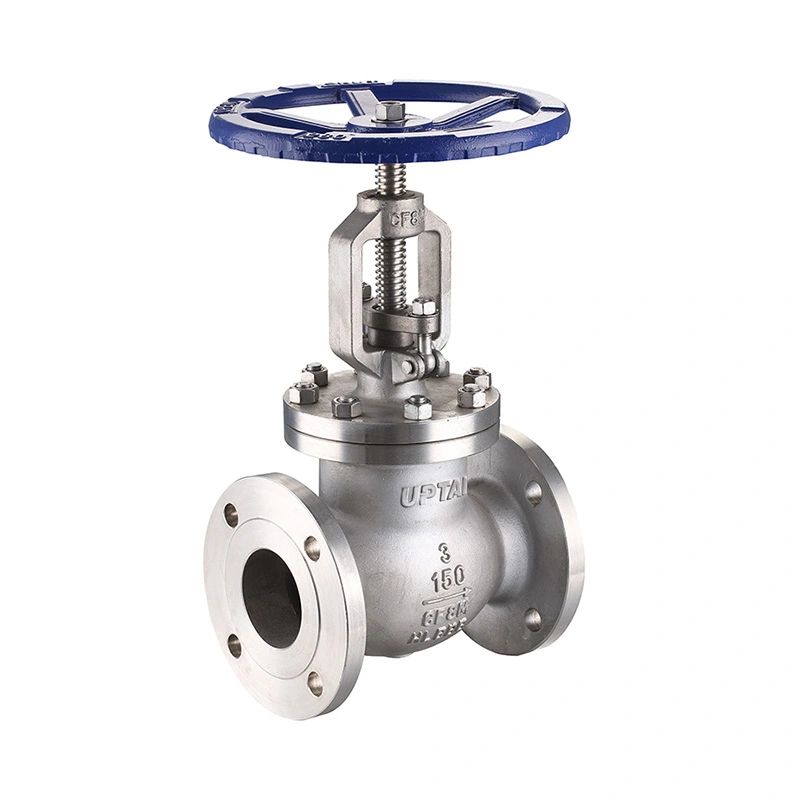

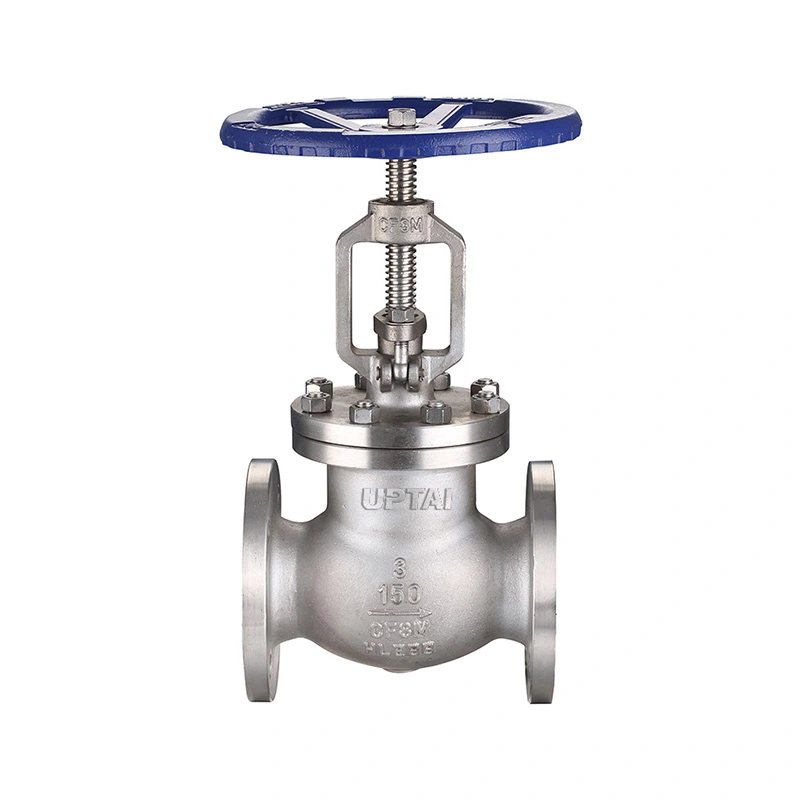

150 klaseko altzairu herdoilgaitzezko forjatutako globo balbula

Klase 150 altzairu herdoilgaitzezko forjatutako globo balbula forjatutako altzairu herdoilgaitzezko balbula industriala hoditeria eta prozesu ekipoetarako. Mugimendu linealeko disko bat erabiltzen du itzaltzeko eta fluxua erregulatzeko, RF-rekin bateragarriak diren mutur flangedekin eta esku-gurpilarekin. Balbula 1/2" eta 2" neurrietan dago eskuragarri F304 eta F316 material aukerekin.

Forjatutako gorputza, diskoa, zurtoina eta eserlekuaren materialak lan egiteko medioaren, presioaren eta tenperaturaren arabera hauta daitezke. Balbulen zehaztapenak NACE MR0175 / ISO 15156 baldintzak ere barne hartzen ditu aplikagarriak diren zerbitzu-baldintzetarako.

Dimentsio nagusiak

Eraikuntza eta Zerbitzu Baldintzak

Balbulen gorputza ASTM A182 F304 edo F316 forjatutako altzairu herdoilgaitzez egina dago. Diskoa balbularen ardatzean zehar mugitzen da eta eserlekuaren aurka ixten da. Bolantea biratzeak diskoaren posizioa aldatzen du, balbula ixteko edo kontrolatutako fluxua doitzeko erabiltzeko aukera ematen du.

Diskoa ASTM A182 F304 edo ASTM A182 F316-n eskuragarri dago STL#6 aukerarekin, zehaztapenean agertzen den moduan. Zurtoina eta eserlekua F304 edo F316 bertsioan daude eskuragarri. Materialen hautaketak prozesuko fluidoa, kontzentrazioa, funtzionamendu-tenperatura eta korrosio-baldintzak hartu behar ditu kontuan.

Balbula CL150 baloratu du 285 PSI-ko gehienezko lan-presioarekin. Zehaztutako tenperatura-tartea -29 ℃ + 425 ℃ da. Onartutako benetako presioa funtzionamendu-tenperaturan aplika daitekeen presio-tenperatura balorazioarekin egiaztatu behar da.

Bridadun konexioa eta aplikazioak

150 klaseko altzairu herdoilgaitzezko forjatutako globo balbulak RF bateragarriak diren brida-muturrak erabiltzen ditu konexio estandarrerako ASME B16.5-ekin. Flanged konexioari esker, balbula bat datorren hodiaren brida batera lotu eta ikuskapena edo mantentze-lanak behar direnean kendu.

Instalatu aurretik, egiaztatu brida-tamaina, presio-klasea, juntadura, torlojua eta aurrez aurreko dimentsioa. Hoditeria behar bezala lerrokatu behar da balbula konexioan gehiegizko karga mekanikoa saihesteko.

Balbula petrolioa eta gasa, petrokimika, prozesaketa kimikoa, industria-zerbitzuak eta altzairu herdoilgaitzezko eraikuntza eta eskuzko fluxuaren kontrola behar diren beste hoditeria-sistemetan erabil daiteke. Euskarri egokiak ura, lurruna, airea, olioa eta prozesuko fluido bateragarriak izan daitezke zehaztutako presio, tenperatura eta material mugen barruan.

Globo balbulek normalean isolamendu zuzeneko balbulek baino presio-jaitsiera handiagoa izaten dute barne-fluxuaren ibilbidea dela eta. Balbula etengabeko emaria erregulatzeko erabiliko den lekuan, behar diren emaria, presio-jaitsiera eta funtzionamendu-maiztasuna kontuan hartu behar dira dimentsionatzerakoan.

Hautaketa, probak eta FAQ

Eskaera egiterakoan, eman balbula-tamaina, presio-klasea, brida estandarra, ertaina, funtzionamendu-presioa, tenperatura, gorputza eta moztura-materialak, kantitatea eta ikuskapen edo dokumentazio-baldintza bereziak. Ordezko aplikazioetarako, dauden balbulen marrazkiak, plakaren informazioa edo aurrez aurreko neurriak erabil daitezke konfigurazioa berresteko.

Zehaztapenak API 602 diseinu eta fabrikaziorako, ASME B16.10 aurrez aurreko dimentsioetarako, ASME B16.34 presio-tenperatura balorazioetarako eta API 598 proba eta ikuskapenetarako. Ikuskapenak materialaren egiaztapena, dimentsioko egiaztapenak, oskolaren probak, eserlekuen ihesaren probak eta azken funtzionamenduaren ikuskapena izan ditzake aplikagarriak diren eskakizunen arabera.

Shangtaik balbula industrialak fabrikatzen ditu Wenzhou-n, Zhejiang-n, Txinan. Produkzioak mekanizazioa, muntaia, probak eta ikuskapena hartzen ditu, eta produktuaren dokumentazioa eskuragarri dago eskaeraren eskakizunen arabera.

1. Zertarako erabiltzen da altzairu herdoilgaitzezko balbula forjatua?

Forjatutako altzairu herdoilgaitzezko balbula bat erabiltzen da eskuz ixteko eta fluxua erregulatzeko. Diskoaren mugimendu linealak irekiera behar diren fluxu-baldintzen arabera doitzeko aukera ematen du.

2. Zein da globo-balbularen eta ate-balbularen arteko aldea?

Globo-balbula batek eserlekurantz mugitzen den disko bat erabiltzen du eta egokia da itxiera nahiz fluxua erregulatzeko. Ate-balbulak bertikalki mugitzen den ate bat erabiltzen du eta, oro har, isolamendu-zerbitzurako erabiltzen da guztiz irekita edo guztiz itxita dagoenean.

3. Hauta al daitezke F304 eta F316 materialak?

Bai. Zehaztapenak ASTM A182 F304 eta F316 aukerak zerrendatzen ditu gorputzerako, zurtoinerako eta eserlekurako. Material egokia hautatu behar da medio, tenperatura eta korrosio baldintzen arabera.

4. Zer informazio behar da balbula hautatzeko?

Funtsezko informazioa balbula-tamaina, presio-klasea, brida estandarra, ertaina, funtzionamendu-presioa, tenperatura, material-baldintzak eta NACE edo ikuskapen-eskakizunak ditu. Lehendik dauden marrazkiak ere eman daitezke ordezko balbularen berrespenerako.

5. Beste material batzuk horni daitezke?

Bai. Beste material batzuk eskatuta daude eskuragarri. Beharrezko material-konbinazioa zerbitzu-euskarriaren, funtzionamendu-baldintzen eta aplikagarriak diren proiektuaren zehaztapenen arabera baieztatu behar da.

6. Zein da bridadun konexioaren funtzioa?

Flange-konexioari esker, balbula bat datozen hodietako bridak torlojua da. Gainera, balbula kanalizaziotik kentzeko aukera ematen du, ikuskatzeko edo mantentze-lanetarako, hodia moztu gabe.

7. Zer da 150 klaseko altzairu herdoilgaitzezko forjatutako globo balbula?

Altzairu herdoilgaitzezko balbula-gorputz forjatu bat konbinatzen du 150 klaseko bridadun muturrak eta globo-balbula-disko mekanismoa. Zehaztutako presio, tenperatura eta material mugen barruan dauden fluido industrial bateragarrietarako pentsatuta dago.
